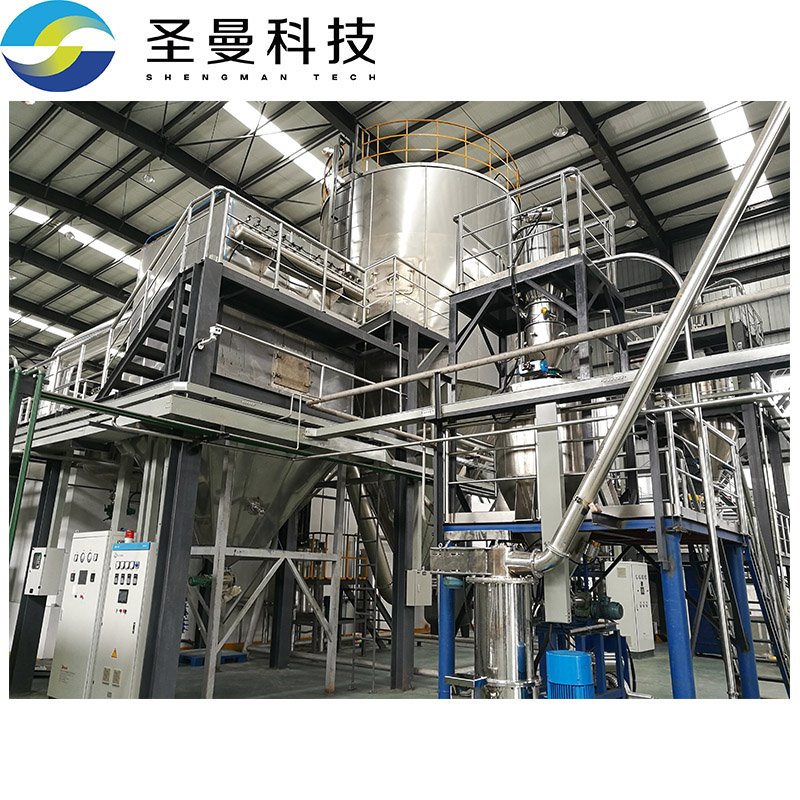

250kg/h原料药喷雾干燥塔

初效/中效过滤段

1.初效过滤器为无纺布有框袋式过滤器，效率等级G4，通风量与风机匹配，容尘量≥3个月；
2.中效过滤器为无纺布有框袋式过滤器，效率等级F7，通风量与风机匹配，容尘量≥3个月；
3.初效中效使用标准件；
4.两个过滤器箱体可以二合一，应采用是S30408不锈钢制作，结构应方便清洗更换滤袋；
4送风机1. 风机采用上海通用风机，电机采用ABB品牌；
2. 选型符合工艺要求，配变频自动控制风量；
3. 叶轮、蜗壳材质采用S30408；
5加热器1.蒸汽加热器S30408不锈钢铝轧片；
2.蒸汽加热器采用分组式样，便于清洗及更换；
3.单独使用表压0.6-0.8MPa饱和蒸汽将空气加热到145℃ ；
4.电加热器外套材质采用S30408不锈钢。
5.中心风温可控范围为130-200℃间，控制偏差±2℃；
6高效过滤器段

1.耐高温（＞250℃）过滤器，效率等级H13，通风量与系统匹配；
2.箱体采用S30408不锈钢，氩弧焊接，抛光处理，结构设计便于DOP检测（1）、便于高效过滤器更换和清洁；
3.密封采用耐高温制药品级硅橡胶成型密封；
4.安装带变送功能的压差表。
7热风分配器

喷雾干燥塔采用S30408不锈钢，氩弧焊接，抛光处理，结构设计应符合工艺要求，保证物料不返顶。
8 送风管

材质管道材质采用S30408不锈钢；
法兰    法兰采用精加工法兰。
加工    抛光处理。
密封

1. 冷段密封制药级硅橡胶；
2. 热段采用耐高温制药级硅橡胶。
保温    热保温、外包S30408不锈钢（满焊），保温材料不得外露，保护层外＜45℃（环境温度25℃情况下）。
