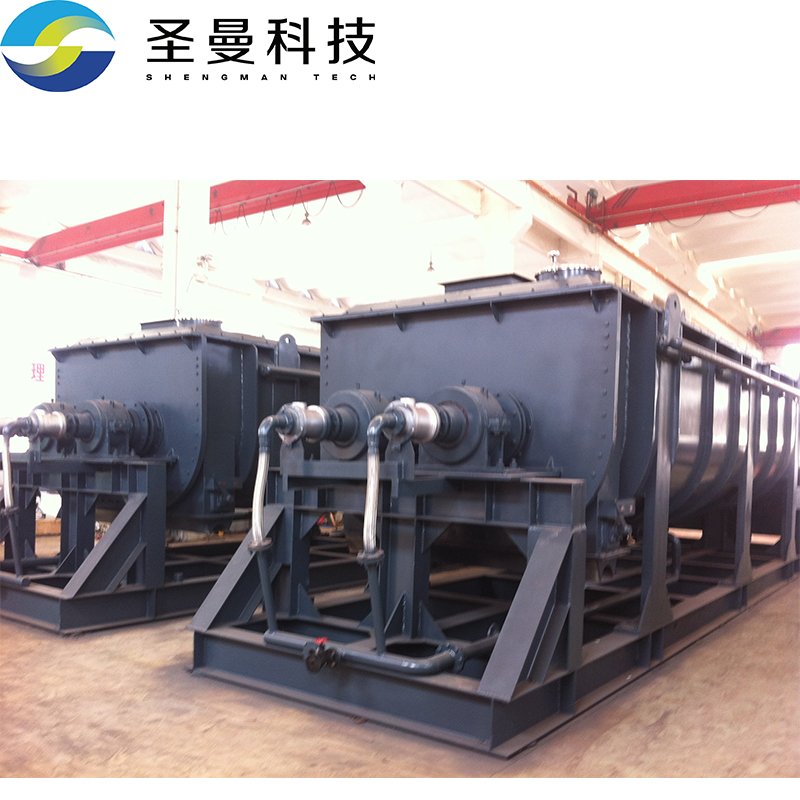

KJG-130m2皮革污泥空心桨叶干化机

一、工艺条件参数:
1、 物料名称：       “皮革污泥”
2、 物料特性：        泥浆状（由板框压滤）
3、 初水份：          ～80%（湿基）
4、 终水份：          ～40%（湿基）
5、 湿处理量：        ～30T/20h（每天按1500kg/h计算）
6、 干品堆积比重：    ～0.8g/cm3
7、 热源：            蒸汽加热或使用燃煤导热油炉
8、 干燥温度：        ≈160℃
 （考虑物料实际焦化及承受温度情况，蒸汽与导热油温度均使用：160℃干燥）
9、 进料温度：        ≤20℃
10、 安装场地：        室内
11、 电源：            380V  50Hz  三相四线
12、 环境：            20℃，760mmHg   相对湿度：φ=80%
   13、 机器材质：        全部A3制作
二、KJG-130m2皮革污泥空心桨叶干化机工艺计算:
1、每低时80%时的湿品处理量：  G湿≈1500kg/h
2、每低时水份蒸发量：         W水≈1000kg/h
3、每低时40%的干品产量：      G干≈500kg/h
4、 蒸发水份一定要的热量：
           Q1≈595000kcal/h
5、 物料升温一定要的热量：
                Q2≈16000kcal/h
6、 湿物料中水份升温所一定要的热量：
           Q3≈96000kcal/h
7、 干燥器面积计算：
                 Q有效≈707000kcal/h

 实取：KJG-130m2皮革污泥空心桨叶干化机  1台
  8、热源选用:  Q有效≈707000kcal/h （客户自备）
 （一）使用热源：蒸汽，耗用蒸汽：
     S蒸汽≈Q有效/550≈1285kg/h（蒸汽压力0.4-0.6MPa）
  (二）选用燃煤导热油炉，热效率取70%，实际选用：100万高卡/h；
 (1) 型号：YLW1200MA
 (2) 炉内容油量：1m3
（3）循环流量：100m3/h
（4）系统装机容量：39kw
（5）外形尺寸：长×宽×大≈4500×2100×4270mm
 （6）耗煤量：≈200kg/h(煤热值：按5000kcal/kg计算）
 9、（1）干空气耗量：L=1000÷(0.15-0.012)=7246kg/h
 （2）热风补充的热量：Q=7246×0.25×(160-20)=253623kcal/h
（3） 补充热量所一定要的蒸汽加热面积：
 A=253623÷(25×58)×1.2=200m2，实际取：200m2
 10、主机排湿风机风量：V=7246×1.31=9500m3/h
三、KJG-130m2皮革污泥空心桨叶干化机机器选型：
  根据物料干燥要求拟选用KJG-130m2型桨叶干燥设备  1台
（一） KJG-130m2皮革污泥空心桨叶干化机工作原理：
空心轴上密集排列着楔型中空桨叶，热介质（蒸汽或导热油）由空心轴流由桨叶，单位有效容积内传热面积很高。传热介质通过旋转接头，流由壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具备区别的内部结构，以***的传热效果。
在桨叶及夹套通入热介质加热的同时，出料口上部同时进行抽湿，这样高高增加了机器的干燥强度。蒸发出来的水份经抽湿风机带出干燥设备。
（二） KJG-130m2皮革污泥空心桨叶干化机机器特性：
1． 干燥设备能耗小：经于间接加热，没有高量携带空气带走热量，干燥器外壁又设置保温层，故热损失很低。
2． 干燥设备系统造价小：单位有效容积内拥有巨高的传热面，就缩短了处理时间。机器尺寸变低，减少了占地面积。
3． 处理物料范围广：采用区别热介质，既可处理热敏性物料，又可处理需大温处理的物料。
4． 环境污染低：携带空气量很少，烟尘物料夹带很少。
5． 操作费用小。
6． 操作稳定：经于楔型桨叶特殊的压缩－膨胀搅拌作用，使物料颗粒充分与传热面积接触，在轴向区间内，物料的温度、湿度、混合温度及梯度都很低，从而***了工艺的稳定性。
（三） KJG-130m2皮革污泥空心桨叶干化机主要技术参数：
3.1 进料无轴螺旋输送器：
1、型号名称：  φ400无轴螺旋输送器（程度输送）
2、数量：       1件
3、功率：       5.5 kw，变频调速
4、材质：       组件
5、附件：       加料斗    1件，   A3钢
　　　　　　    螺旋片    1套，   A3钢
                传动电机  1件     5.5kw
3.2 干燥主机：
1、型号：       KJ-130
2、总传热面积： 130 m2
   浆叶片总面积：91.4 m2
   浆叶片外径： φ1300
3、有效容积：    ～12 m3
4、主机转速：    5～10 rpm
        停留时间：    1～1.5h
5、传动电机功率：90kw（变频调速)
6、主机上箱体:δ6mm  A3钢  外部强化
    保温厚度：δ50mm 硅酸铝
7、下箱体主机内壁：δ12mm    A3钢    1件
8、下箱体主机夹套：δ4mm     A3 冲压件   1件
9、下箱体保温厚:δ80mm硅酸铝   外封δ2mm  A3钢
10、下箱体法兰：δ40mm  A3钢   1件
11、端盖板：δ40mm   A3钢      2件
12、填料座： 4件  45钢   (填料: 20×20四氟盘根)
13、填料压盖：4件   A3钢
14、空心浆叶主轴：2件   φ450×δ25   A3钢
15、进汽管（进油管）: φ159×δ8    A3钢
16、浆叶片：  1套    δ12mm    A3钢
17、下料口：  1件    400×2300(mm)   A3钢
         溢流板:   1件    δ12mm     A3钢
     18、齿轮减速机：   1件  ZSY450-90 硬齿面齿轮减速机
19、传动齿轮：     1件  M=18  Z=24
         主轴啮合齿轮： 2件  M=18  Z=52    45钢齿面大频淬火
20、旋转接头：2件  (单头进出)
21、轴承座：  4件   A3焊接件
22、主机支架：1件（H型钢  A3焊接件]喷防锈柒
23、主机箱内尺寸:  7500×2300 （mm）
24、主机外形尺寸：～12063×3800×3500（mm）
25、新风口补充加热器：  1件  200 m2
材质：       A3管轧制铝带
26、出料螺旋输送机    1台
型号：       φ219
功率：        3kw （变频）
材质:        A3钢
27、旋风除尘器：
型号：CLT/A-φ1000
材质：2mm    A3钢
收料：蝶阀、料筒  各1件
28、排湿风机
型号:         9-26-8D-18.5 KW
风量:         8792～12166 m3/h
风压：      3529-3834Pa
材质:         A3 (调节风门  1件)
29、控制系统
控制柜：     1件  A3   外表喷漆
电器元件：   1套  （浙江正泰）
进出料螺旋输送器: 变频调速
传动电机:    变频调速
干燥腔内温度显示
30、 其它随机资料：
机器平立面安置图           产品合格证书
电器原理图                 机器采用说明书
四、主要机器清单:
序号 名称 数量 材质 注意
1 进料无轴螺旋输送器 1 组件 φ400-5.5kw变频调速
2 浆叶主轴 2 组件 φ450×25
3 浆叶片 2 A3        拉钉强化
4 主机下箱体 1 组件 KJG-130m2
5 主机上箱体 1 组件 KJG-130m2
6 填料座 4 组件 KJG-130m2
7 填料压盖 4 组件 KJG-130m2
8 轴承座 4 组件 KJG-130m2
9 主齿轮 2 45 M=18
10 传动电机 1 组件 90KW（变频）
11 齿轮减速机 1 组件 ZSY450-90
12 传动齿轮 1 45 M=18
13 旋转接头 2 组件 （蒸汽、导热油通用）
14 溢流板 1 A3
15 出料螺旋输送机 1 A3 Φ219-3kw
16 散热器补偿 200m2 A3绕铝带
17 旋风除尘器 1 A3 CLT/A-Φ1000
18 引风机 1 A3 9-26-18.5kw
19 控制柜 1 组件

整机装机容量：117KW（实耗：94kw）  占地面积：～60 m2
五、机器价格：
 1、热源 (客户自备）：蒸汽或燃煤导热油炉  YLW-1200MA   1台
 2、KJG-130m2空心桨叶干燥设备   1台
