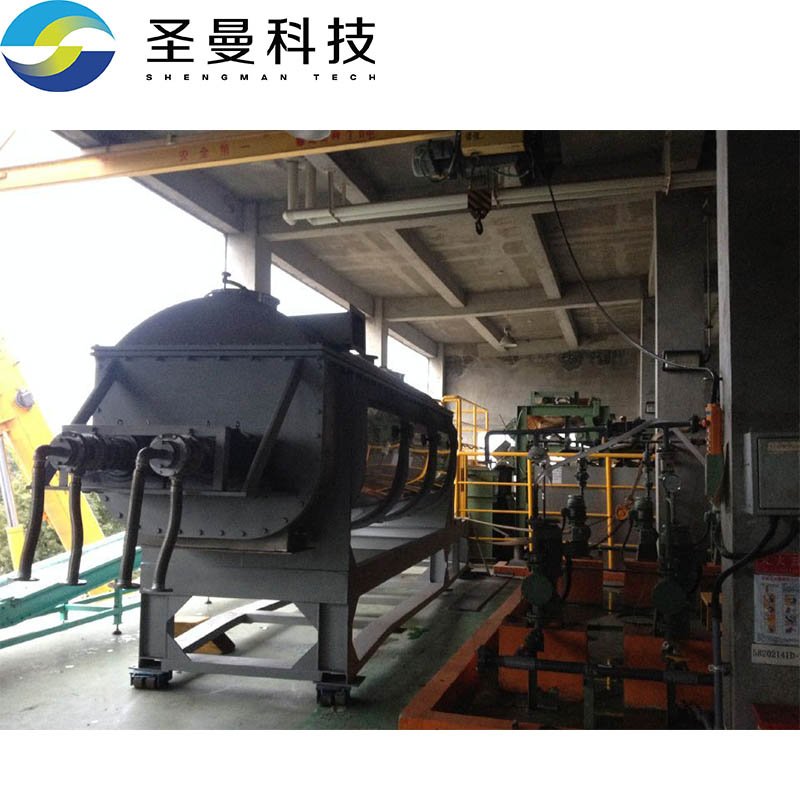

生物碳24平方双桨叶干燥机

一、技术参数

物料名称: 生物碳

初水分:  90 %

终水分:   70%

设备型号: 以24平方为设备外形基准调整

传热面积:30㎡

有效容积:1.53 m3 (增加箱体高度有效容积可达:2.0 m3 ）

转速:10-40(可调)

加热方式:蒸汽加热(0.4-0.6MP)                                  设备主功率:15KW

二、配置一览表:

序号 名称 规格型号 材料 数量 备注

 1 空心桨叶

干燥机 以24平方设备为基准外形，增加叶片面积增加到30平方米 物料经过处2205双相钢或316L 1 筒体壁厚

t=8㎜

2205双相钢或316L，与上盖连接加高150㎜

2 夹套 半管盘管

?76半管 SUS304 1 分三组进蒸汽，出冷凝水三组

3 外包 2mm Q235 1

4 保温层 80mm 硅酸铝 1

5 两端侧板 25mm Q235 2 内贴2205双相钢t=3mm

6 主轴 ￠219×16mm 2205双相钢或316L 2

7 叶片 6mm 2205双相钢或316L 2套 叶片角度减小后整加了换热面积，设备总面积约30㎡

8  主轴密封 气密封加双端面机械密封 碳化硅或其它耐蚀硬质合金 4套 见附图

9 轴承座，轴承     4套

10 齿轮 m10 45# 3

11 减速机 BWD6-35-15

KW   1 变频（艾默生）

12 旋转接头 QD-F-1寸1/2”     4 配套金属软管

13 出料口 气动半球阀 ?200   1

14 收水盒 304     2 收集从机封处滴漏液体
