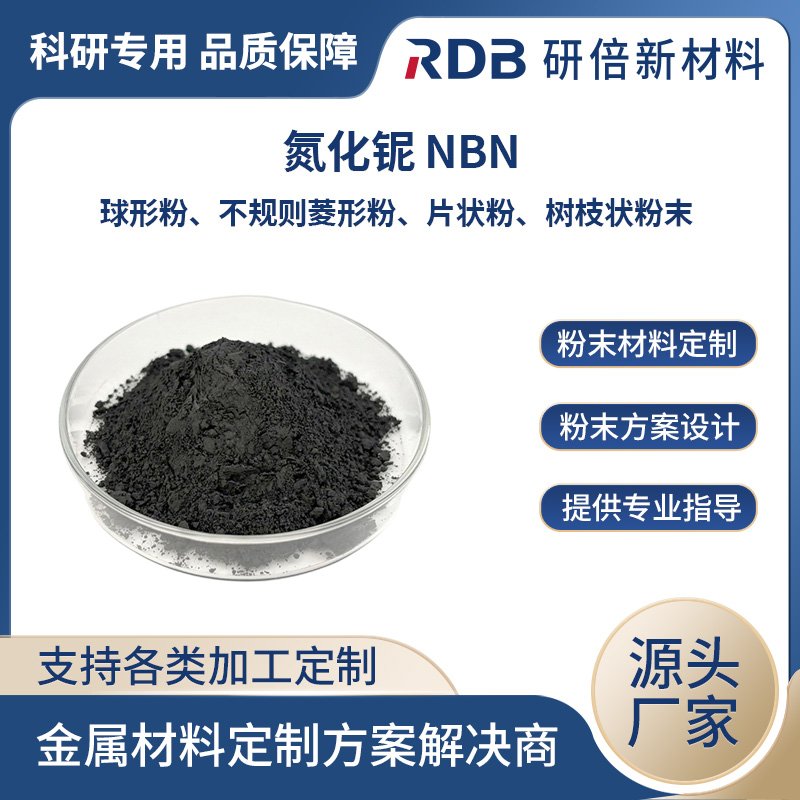

上海研倍新材料 专业生产金属粉末 NbN 金属粉末

1、产品信息

2、产品规格

样品测试包装：客户指定（＜1kg / 真空密封瓶）

样品产品包装：1kg / 真空密封瓶

常规产品包装：5kg/10kg/25kg

备注：采用双层真空包装，内部充入高纯氩气保护，外部为防潮铝箔袋封装，支持定制包装规格。需存放于干燥、通风、无腐蚀性气体的环境中，避免与潮湿空气、强氧化剂接触。

3、产品概述

氮化铌（NbN）粉末由上海研倍新材料通过化学气相沉积法（CVD）、反应溅射法、高温自蔓延合成法等工艺制备而成，具备纯度高、粒径均匀、性能稳定的特点。作为过渡金属氮化物，NbN 晶体呈现面心立方结构，铌（Nb）与氮（N）原子间独特的化学键合赋予其优异的物理化学性能。它具有较高的硬度（显微硬度约 1200 - 1500 HV）和良好的热稳定性，熔点高达 2300℃，在高温环境下结构稳定。同时，NbN *突出的特性是具有较高的临界超导转变温度（约 16K），在低温下呈现超导特性，零电阻和完全抗磁性使其成为**价值的超导材料；此外，它还具备良好的耐磨性和化学稳定性，在多种酸碱介质中不易发生反应。

4、产品用途

超导领域：利用 NbN 的超导特性，可用于制造超导量子干涉器件（SQUID），该器件具有极高的磁灵敏度，广泛应用于生物磁学检测（如心磁图、脑磁图检测）、地质勘探（检测地下微弱磁场变化）以及精密科学研究；在超导电子学方面，NbN 薄膜可用于制备超导隧道结、超导约瑟夫森结等器件，是开发高速、低功耗超导集成电路的关键材料，在量子计算、高速通信等前沿领域具有重要应用前景。

电子与半导体领域：NbN 具有良好的导电性和化学稳定性，可作为金属布线材料应用于超大规模集成电路中，相比传统金属布线，能降低电阻，减少信号传输延迟，提高芯片运行速度；在半导体器件制造中，NbN 薄膜可作为接触层或阻挡层材料，优化器件性能，提高电子器件的稳定性和可靠性，满足电子信息产业对高性能元器件的需求 。

表面涂层领域：基于 NbN 高硬度和耐磨性的特性，可通过物理气相沉积（PVD）、化学气相沉积（CVD）等工艺，在刀具、模具、机械零部件表面制备 NbN 涂层。该涂层能有效提高部件的抗磨损、抗擦伤和抗腐蚀能力，减少加工过程中的磨损，提升机械加工精度和效率，延长零部件使用寿命，广泛应用于汽车制造、航空航天、精密加工等行业。

科研与新材料开发：作为科研基础材料，NbN 可用于研究过渡金属氮化物的晶体结构、超导机制、物理化学性质等前沿科学问题；通过与其他材料复合或掺杂改性，能够开发新型超导材料、高硬度耐磨复合材料、多功能涂层材料等，满足国防**、新能源、高端装备制造等新兴领域对高性能新材料的迫切需求，推动新材料技术的创新与发展。
