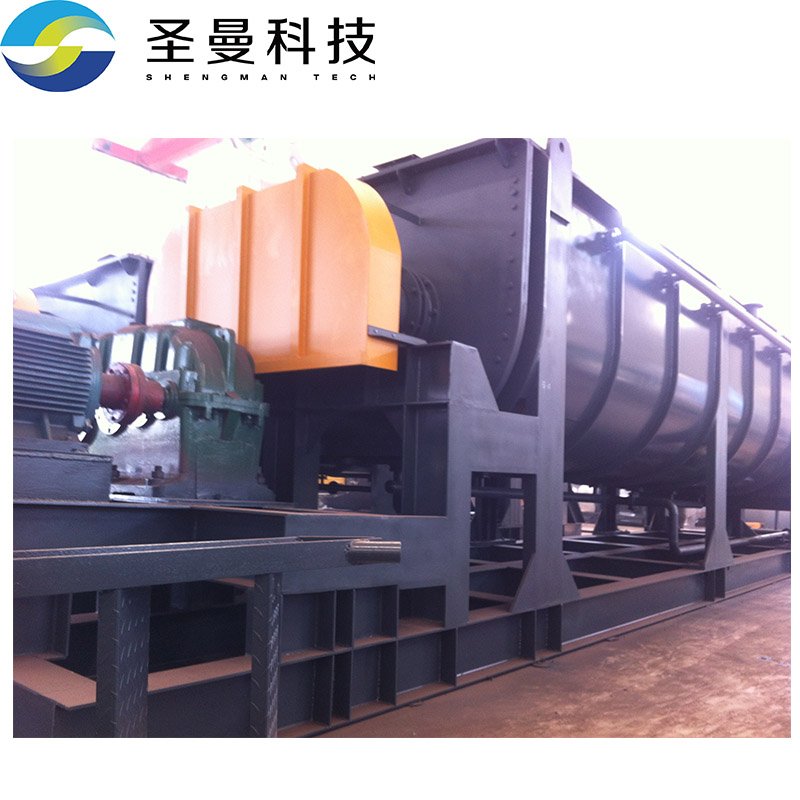

生物质颗粒桨式干燥机KJG-20

序号 物料名称 生物质颗粒

1 产量 0.5t/h

2 粒径 0.5-5.5mm

3 堆比重 0.6g/cm3

5 初水分 含水率:11%

6 终水分 含水率:3%

4 热源 蒸汽/导热油

7 设备材质 物料接触采用304不锈钢，其余碳钢

8 干燥温度 150℃

一种散热效***的空心桨叶干燥机，包括机箱以及安装架，所述机箱固定在安装架的顶部，所述安装架的两侧设有支撑架，所述安装架的一端安装有驱动电机和减速电机，所述驱动电机的输出端与减速电机的输入端通过输入轴连接，所述减速电机的输出端安装有驱动齿轮，所述机箱的内侧设有干燥轴，所述干燥轴上安装有螺旋桨叶，所述干燥轴内设有通气腔，所述干燥轴的表面设有若干个通气孔与通气腔连通，所述干燥轴的两端贯穿机箱，且所述干燥轴通过密封轴套与机箱连接，所述机箱的两端安装有悬挂架，所述悬挂架上安装有加热箱，所述加热箱的一端设有出气管，所述加热箱的另一端设有进气管，所述出气管通过密封轴承与干燥轴的一端对接，且所述出气管与干燥轴的通气腔连通，所述进气管上安装有抽风机，且所述进气管的端部安装有空气过滤器，所述机箱的尾端安装有出料斗，所述出料斗上设有出料管，所述出料管上安装有阀门，所述机箱的顶部安装有进料口，所述干燥轴的一端设有转动齿轮，所述转动齿轮与驱动齿轮垂直设置，且所述转动齿轮与驱动齿轮之间设有传动杆，所述传动杆的两端通过传动齿轮与转动齿轮以及驱动齿轮啮合，所述机箱的一侧安装有限位杆，所述限位杆通过轴承与传动杆连接。
