参考价格
面议型号
RDB-BC-MoS2品牌
上海研倍产地
上海样本
暂无主要材质:

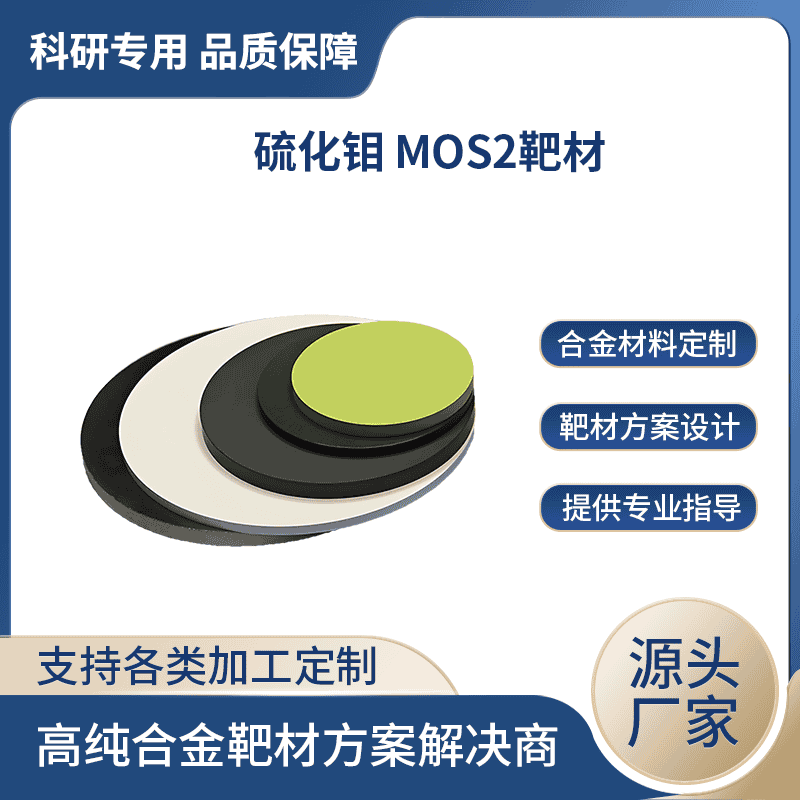

硫化钼 MoS2研倍耐磨衬片
研倍RDB-BC-MoS2
国产耐磨衬片
看了硫化钼 MoS2 高纯陶瓷靶材的用户又看了
留言询价
电话询价
咨询硫化钼 MoS2 高纯陶瓷靶材
使用微信扫码拨号
上海研倍新材料 专业生产定制 各类靶材 合金靶材
1、产品信息
货号 | 厚度 | 纯度(%) | 形貌 | 颜色 |
RDB-BC-MoS2 | 可定制 | 99.9 | 靶材 | 深灰色至黑色 |
2、产品规格
定制
3、产品概述
硫化钼(MoS2)靶材是一种用于物理气相沉积(PVD)或化学气相沉积(CVD)过程的材料,主要用于制备MoS2薄膜。MoS2薄膜在纳米电子学、光电子学、能源存储等领域具有广泛的应用。
在纳米电子学领域,MoS2薄膜可用于制备纳米晶体管、逻辑电路、存储器件等。在光电子学领域,MoS2薄膜可用于制备光电探测器、光电二极管、光电导纳器件等。在能源存储领域,MoS2薄膜可用于制备锂离子电池、超级电容器等。
4、产品用途
半导体和光伏领域
硫化钼靶材在半导体和光伏领域中扮演着重要角色,用于制备具有特定性能的薄膜材料。这些薄膜材料在显示器制备、太阳能电池等方面具有潜在的应用价值。
科研领域
在科研领域,硫化钼靶材是研究二维材料和拓扑超导体的热门话题。单层二硫化钼展现出直接带隙半导体的特性,这使得它在二维物理研究中具有重要地位。
光电子领域
硫化钼薄膜在光电子领域中的应用包括激光器、光传感器和光电子器件。其特殊的二维结构赋予了其独特的光学特性,有助于制造高效的光学元件。
电子器件制造
在制造柔性电子器件方面,硫化钼薄膜可以作为半导体材料,用于制造柔性显示器、智能传感器等。
表面涂层与润滑
硫化钼的层状结构在表面涂层和润滑方面表现出色,可以应用于减少摩擦、耐磨涂层等,提升机械设备的性能。
能源领域
硫化钼可作为电极材料,应用于超级电容器和锂离子电池等能源器件。此外,它在催化领域表现出色,可以用于水分解、氢气生成等催化反应中。
生物医学领域
硫化钼纳米片在生物医学领域中的应用包括药物递送、光热疗法和组织工程。其高生物相容性和可降解性使其成为一种理想的生物医学材料。
工业和航空航天领域
硫化钼靶材还被用于工业和航空航天领域,例如作为固体润滑剂的添加剂,具有低摩擦系数和高硬度的特性。
