原理：

   雷达物位计天线发射调频连续波（FMCW），微波接触到介质表面后会被反射，再次被天线接收传至数字处理板中，*终计算出距离。

   如图1所示，雷达安装效果图，A量程表示雷达传感器*远测量距离，表征罐体**高度。D盲区表示雷达传感器不能测量的区域。B*小设定值表示液位*小高度，对应20mA或者4mA。C**设定值表示液位**高度，对应4mA或者20mA。

 特点：

        80GHz雷达物位计由于波束角度小，所以回波功率更强，并且发送信号的带宽更大，分辨更高。天线尺寸小更容易安装，对测量的液体或固体更容易避开干扰物。

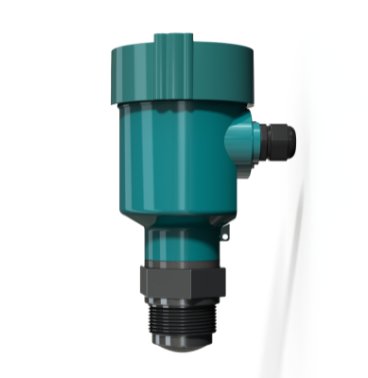

产品介绍：ZYRD-82-B

应用：液体

测量范围：至  30 m

频段：76~81Ghz

带宽：瞬时 4Ghz

分辨率：±2mm

模拟输出：4....20mA/HART

数字输出：RS485/MODBUS 协议

通信：NB-iot/4G

供电方式：两线制 DC24±6V

             四线制AC220V

天线：不锈钢+PTFE ;

          喇叭口透镜天线

过程接头: 螺纹G1½

        法兰DN50起

过程温度：-40~+120℃

过程压力：（-0.1~0.1）Mpa
