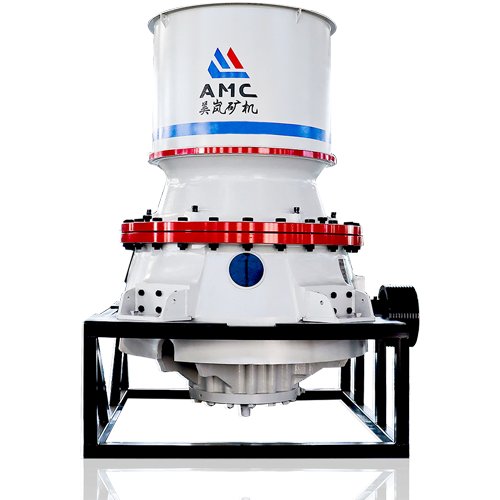

MC系列单缸液压圆锥破碎机 技术优势

智能恒定设计 提高生产能力
智能恒定破碎腔系统设计，可长久保持破碎机给料口和排料口尺寸，破碎腔型保持不变，在衬板磨损周期内，**进料尺寸和破碎腔有效容积均保持恒定，具有可媲美其他更大型号破碎机的生产能力。

智能化自动控制 远程技术支持
智能化自动控制系统实现远程支持，全程记录破碎机内部的实际生产负荷、电动机的功率和温度，自动优化调整破碎机设置，使其与其他设备相互协调。通过云端数据传输，对设备保驾护航。

正压防尘系统 杜绝污染设备内部
由于动锥的旋转，造成内部负压，灰尘容易被吸入内部，对润滑系统造成污染，对设备造成损伤，减少使用寿命，MC系列产品采用正压防尘系统，杜绝灰尘污染设备内部。有效延长设备使用寿命，降低维护成本。

自动化程度高 一体化设计
自动化设计，用户无需停机，破碎过程中机器自动调整排料口释放异物；当给料量过大，机器过载时，电机通过热保护自动停机，避免过载损伤机体；液压站和润滑站一体化设计，节约设备安装空间。

过载保护 主轴自动复位
优化设计的蓄能系统对设备进行过载保护，遇有难破碎物落入破碎腔时，系统压力升高蓄能保护系统自动启动，通过下降主轴加大行程，释放异物保护设备，异物排除后，主轴自动复位。

传动效率高 运行更稳定
采用重载螺旋弧形齿轮传动，传动效率高，运行平稳，使用寿命长；主轴两点受力，实现双支撑结构，使主轴能够承受更大的破碎力，动锥偏心角度小，稳定性更好，处理能力更大。

设备实拍--MC500Z单缸圆锥破碎机

设备实拍--MC300单缸圆锥破碎机

MC系列单缸液压圆锥破碎机 工作原理

MC系列单缸液压圆锥破碎机，源自欧美破碎技术结合使用经验研发而成，集机械，液压，电器，智能控制等技术为一体的全新一代圆锥破，结合优化的层压式破碎腔型，全智能自动化控制系统，破碎效率高，生产成本低，维修调整方便，广泛地应用于中碎，细碎及超细碎作业当中。

MC系列单缸液压圆锥破碎机，具有破碎效能高、操作简单、运行成本较低、节能降耗、绿色环保、维修方便等特点，同时破碎后的物料粒型优异，品质更为优良，因此颇受行业内用户的认可和青睐，尤其是受到金属矿、建筑砂石加工厂的大力追捧，成为行业内追捧的设备之一。广泛应用于冶金、建筑、水泥、水利、公路、铁路、选矿等领域，有着中碎、细碎、超细碎等作用。

MC系列单缸液压圆锥破碎机工作时：电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

工作原理--MC系列单缸圆锥破碎机

客户考察--MC系列单缸圆锥破碎机

设备出厂--MC系列单缸圆锥破碎机

MC系列单缸液压圆锥破碎机 产品概述

MC系列单缸液压圆锥破碎机是由安徽美岚智能装备制造有限公司（AMC)根据CAE及有限元分析，结合实际应用环境，自主研发并生产的新型液压圆锥破碎机，MC系列单缸液压圆锥破碎机，集机械、精密加工、液压、电气、自动化和智能化控制等技术为一体，对关键部件进行了突破性创新设计。我们通过将破碎腔型、偏心距与运动参数配合，实现了更高的生产效率、更优的产品质量；结合优化后的强度设计和高质量的耐磨材料，使设备的承载能力更强、破碎比更大；为了确保设备在破碎时的安全平稳运行，我们采用了大量的自动化设计，如自动化过铁保护，用户无需停机，破碎过程中机器自动调整排料口释放异物；当给料量过大，机器过载时，电机通过热保护自动停机，避免过载损伤机体；自主开发的PLC智能控制系统，可以连续监测并记录破碎机内部实际负荷，从而优化破碎机的利用率，使破碎机在所有时间内都能发挥其优越性能；正压防尘系统能够保证破碎腔内部压力始终高于外部压力，有效的防止灰尘和其他小颗粒进入润滑系统，减少了对润滑系统污染，从而减少了维护工作量并延长了润滑系统和设备的使用寿命。

设备安装--MC系列单缸圆锥破碎机

工作现场--MC系列单缸圆锥破碎机

工作现场--MC系列单缸圆锥破碎机

MC系列单缸液压圆锥破碎机（细碎）型号与性能参数

型号	腔型	**进料尺寸 （mm）	排料口尺寸 （mm）	装机功率 （kw）	处理能力 （t/h）	偏心距选项 （mm）	破碎机自重 (kg)
MC100X	EC（超粗型）	150	13-35	90	55-180	16\20\25	6800
	M(中型)	65
MC200X	EC（超粗型）	180	13-35	160	110-320	18\25\28	11400
	M(中型)	90
MC300X	EC（超粗型）	260	19-40	250	170-420	25\32\40	14200
	C（粗型）	180
	M(中型)	120
MC500X	EC（超粗型）	280	19-40	315	350-650	25\32\40	24300
	C（粗型）	220
	MF(中细型)	125
MC800RX	EC（超粗型）	320	19-40	560	430-800	32\40\54	75500
	C（粗型）	220
	M(中型)	160

MC系列单缸液压圆锥破碎机（中碎）型号与性能参数

型号	腔型	**进料尺寸 （mm）	排料口尺寸 （mm）	装机功率 （kw）	处理能力 （t/h）	偏心距选项 （mm）	破碎机自重 (kg)
MC100Z	EC（超粗型）	250	19-40	90	85-260	16\20\25	8200
	M(中型)	150
MC200Z	EC（超粗型）	380	19-45	160	135-420	18\25\28	13600
	C（粗型）	280
MC300Z	EC（超粗型）	380	25-50	250	275-600	18\25\32\40	16600
	C（粗型）	280
MC500Z	EC（超粗型）	500	45-75	315	595-1160	18\25\32\40	28290
	C（粗型）	320
MC800RZ	EC（超粗型）	550	45-90	560	731-1850	32\40\54	79500
	C（粗型）	320

注：上表中给出的破碎机生产能力可作为初步选型参考，表中数据是基于物料松散密度为1600kg/m³所对应的条件是开路破碎，其给料尺寸满足破碎机允许的**给料粒度，且不含小于破碎机紧边排料口尺寸的物料，比如有预先筛分开路作业条件下的生产能力；在给料中细粒级含量较高，比如闭路作业条件下，生产能力比开路生产能力高15-30%。由于物料类型、给料级配、含水率、安装的衬板类型及其材料种类的不同等，都会影响破碎机的生产能力，实际生产的结果与表中会有差异，为了选择适合您特定条件下使用的破碎机，请向美岚矿机咨询。
