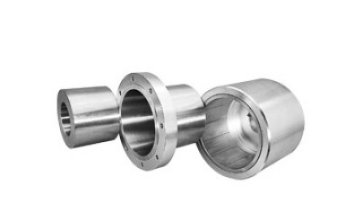

磁联轴器
国产专用设备
看了磁联轴器的用户又看了
留言询价
咨询磁联轴器
使用微信扫码拨号
MCM (0.1~10NM)磁性联轴器
| 型号 Type | 扭矩 Tongue | 内转子 Inner Rotor | 外转子 Outer Rotor | |||||||
| NM | A | B | c | D | E | F | G | H | I | |
| MCM-0.1 | 0.1 | 12.7 | 4 | 7 | 15 | 6 | 17.5 | 26 | 19 | 27 |
| MCM-0.2 | 0.2 | 18 | 6 | 8 | 20 | 8 | 23 | 35 | 28 | 44 |
| MCM-0.3 | 0.3 | 22 | 8 | 8 | 16 | 8 | 28 | 44 | 22 | 36 |
| MCM-1 | 1 | 28 | 10 | 12 | 20 | 10 | 25 | 52 | 28 | 44 |
| MCM-3 | 3 | 35 | 12 | 16 | 25 | 12 | 43 | 58 | 35 | 55 |
| MCM-10 | 10 | 58 | 16 | 20 | 35 | 29 | 66 | 88 | 50 | 80 |
MCL (3-80NM)磁性联轴器
型号 Type | 扭矩 Torque | 过载扭矩 | 内转子 Inner Rotor | ||||||
Overload torque | |||||||||
| NM | NM | A | B | C | E | F | G | H | |
| MCL-3 | 3 | 4.5 | 42 | 20 | 10 | 15 | 25 | 3 | 11.4 |
| MCL-8 | 8 | 12 | 58 | 26 | 12 | 18 | oO | 4 | 13.8 |
| MCL-16 | 16 | 26 | 58 | 26 | 14 | 20 | 62 | 5 | 16.3 |
| MCL-22 | 22 | 35 | 88 | 50 | 20 | 30 | 50 | 6 | 22.8 |
| MCL-30 | 30 | 48 | 88 | 50 | 24 | 30 | 62 | 8 | 27.3 |
| MCL-50 | 50 | 80 | 122 | 80 | 30 | 30 | 50 | 8 | 33.3 |
备注:
1、内外转子气隙可以根据客户要求设计;
2、工作温度: NdFeB≤140°C, Sm2Co17≤280°C;
3、内外转子的动平衡G6.3;
4、材质:
内转子:不锈钢SS316/316L;
外转子:碳钢镀锌;
隔离套:不锈钢SS316/316L;
法兰:碳钢镀锌;
5、隔离套耐压1~2MPa;
6、所有尺寸为毫米( mm)。
