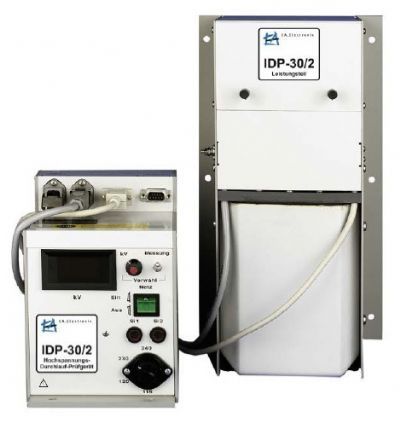

变压器绝缘油安全性能在线检测系统 IDP-30/2

本系统是专门设计用于进行绝缘流体的耐压性能测量，通过连接在回路中的测量单元直接在线进行测量。可实时在线进行测量，对绝缘油的性能进行监控，预防由绝缘油质量变化引起事故发生。

该系统由德国EA（原德国HCK）公司研制，按德国VDE 0370标准设计制造的，复合IEC 156要求，所有设备都通过DKD校准装置检测。适应于大型电力设备的绝缘油用油质量在线监控，如大型电力变电设备和绝缘油生产线。

本系统设计、制造技术成熟，多年来在欧洲电力行业已被广泛应用。如已被德国意昂电力集团列为标配。

IOP-30/2 技术参数

电源：115/120/230/240 VAC

波动范围：±10%

**消耗电流：3，15 A

频率：45…65 HZ

高压检测

AC测试电压：0…30 kVeff

升压速率：2 kV/s

试验变压器容量：75 VA

高压切断时间：＜100μs

高电压指示精度：±2，0% from end value

预设显示：0….30，0 kV + 1 digit

机械数据

测试单元：in-line

测试材料：PVC and Plexiglas

试验压力：10 bar

流动通道口直径：8 mm

流动端口长度：37 mm

管路材料：V2A

电极：Mushroom electrodes VDE 0370 / IEC 156

电极材料：V2A

电极间距：2，5 mm

控制单元

尺寸（B×H×D）：140 × 196 × 220 mm

重量：ca.5，6 kg

高电压单元

尺寸（B×H×D）：200 × 350 × 200 mm

重量：ca.12，9 kg

性能特点：

• 测试程序是根据德国VDE0370 设计制造的，符合 IEC156要求的电极、电极距离、功率测试变压器及电压上升速率。

• 仪器是完全集成在流体回路中的设备，不需要采取样本，也避免了与空气接触。

• 设备可以集成在一个SPS或类似的控制系统中。

• 绝缘油绝缘击穿，电压自动切断以防止油烟产生。

• 通过控制单元设定测试时间、流动密封和测试开始。

所有设备件都通过DKD校准测量装置测试。

部分用户：
