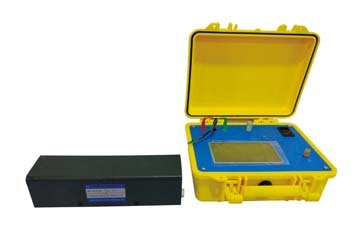

TP202 便携式耐压仪校准装置

对于绝缘油耐压仪输出电压的测量和校准，国标GB/T507-2002《绝缘油击穿电压测定法》5、2、3 要求：“一种较满意的校正方法是变换标准法，此方法是将一种辅助测量设备置于连在高压电极间的试样杯的位置，使其具有与装有试样的试样杯相同的阻抗，辅助测量设备可按原级标准独立校正。” 本耐压仪校准装置就是上述国标所要求的辅助测量设备。

? 本装置专为绝缘油耐压测试仪设计。

? 分压单元由高耐压高阻抗的玻璃釉电阻器组成，体积小、重量轻，输出精度高。

? 高压接触点距离可调节，以适应不同厂家的耐压仪结构。

? 7.0寸分辨率为1024*600工业级高清彩色触摸串口屏，适应恶劣环境、强磁干扰和户外等工作场合。

? 大容量锂电池及锂电池充电模块，可连续工作8小时以上。

仪器原理接线图

? 可显示输出电压的有效值，频率，升压速度， 峰值因数，波形。以及显示校准装置的工作状态等信息

? 采用一款含有已校准数字信号输出的温湿度复

合传感器。具有极高的可靠性与**的长期稳定性。

? 使用过程中，无须连接高压线即可对油耐压仪的输出电压进行快速检验，提高用户对油耐压检测中的安全性。

测量范围：0～80kV（有效值） 测量精度：±2

电压分压比：10000:1 输入阻抗：1000MΩ

适用湿度：≤70

使用温度：15～35℃

电源电压： AC 220V±10 50Hz±10

功率： ≤50W

尺 寸： 310mm×290mm×280mm 重 量：1kg

应用指南

许多高压电气设备一直广泛使用绝缘油，如变 压器、断路器、电力电缆、电容器、互感器等。绝缘油起着加强绝缘、冷却和灭弧的作用。

对于绝缘油的绝缘耐压程度，可以用绝缘油击 穿电压测试仪（也称为绝缘油介电强度测试仪、油耐压仪、试油机等）进行测试

注意事项

1、测试过程中油耐压仪应可靠接地。

2、不要超过测量范围，防止损坏本仪器。

3、升压过程严禁触碰万用表分压单元及连接电缆。

4、避免将本装置暴露于潮湿的环境中。

5、定期校验本装置，确保可信赖的测试结果。
