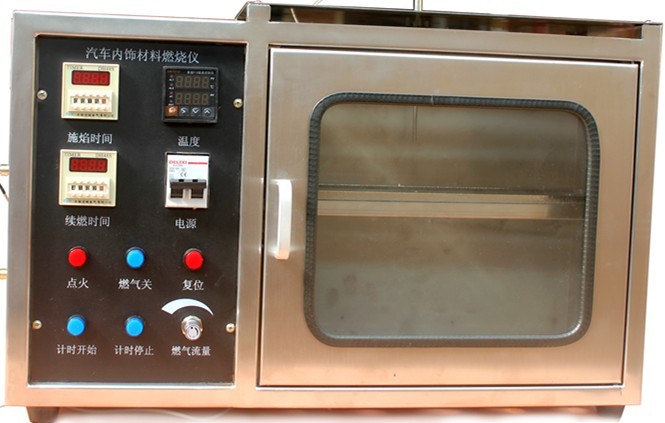

QCS-2汽车内饰燃烧试验箱

一、概述：

QCS-2型汽车内饰燃烧试验箱根据国家标GB8410-2006《汽车内饰材料的燃烧特性》的规定技术要求而设计的，同时符合美国汽车安全技术法规FMVSS 571.302等标准规定的模拟燃烧性能安全试验项目、德标DIN7520《汽车内饰材料的燃烧特性》及TL1010《汽车内饰材料燃烧特性》的相关要求，用于鉴别轿车、多用乘客车、载货汽车和客车内饰材料水平燃烧特性。

汽车内饰燃烧试验箱结构设计合理，操作维修方便，点火系统采用高压电子点火，安全省力。

二、工作条件及主要技术指标：

2.1环境温度：-5℃-30 ℃。

2.2相对湿度：≤ 85% 。

2.3供电电压：220V+ 10%、50HZ，功率：100W。

2.4气源：液化石油气

2.5仪器外形尺寸：590mm*210mm*460mm。

2.6秒表精度不低于0.5s 。

2.7本生灯（即燃烧器）对试样施加火焰15s。

2.8本生灯管内径9.5mm+ 0.1mmm，长约100mm。

2.9试验倾角：本生灯90°垂直对着水平放置的样品燃烧

2.10火焰高度：20mm± 2mm 到100mm±2mm可调(一般调为38mm)

2.11施焰时间：0-999.9s±0.1s可调（一般选择为15s)

2.12续燃时间：0-999.9s±0.1s，观察火焰达到**标线后手动开始、手动暂停

2.13燃烧气体：液化石油气或煤气

2.14温度范围：0～200℃（显示测试状态下工作室内部温度）

三、汽车内饰燃烧试验箱组成：

1.点火自动控制系统

2.试验过程：试验程序自动控制

3.自动进排气系统（燃气自动开启、自动关闭）

4.计时系统：燃烧计时器、余焰计时器

5.U型支架：上支架有6个销孔，下支架对应有6个销子，并布有线径为0.25mm及间距为25mm的耐热金属支撑线

6.试验支架第三标线距第二标线距离为154mm

7.耐热金属丝槽 0.5mmX0.5mm 间距 25mm

8.金属丝长度大于110mm，每25mm有7~8个光圆齿

9.温度数显，测量范围0-200℃

10.火焰标尺精度：0.1mm

四、试样尺寸：长356mm、宽100mm、厚≤ 13mm

五、试验步骤：

4.1当面板上温度仪表的温度显示在30℃以下的时候才能进行试验。

4.2将事先预处理过的试样取出，把表面起毛或簇绒的试样放在平整的台面上，用梳子在起毛面上沿绒方向平整梳两次，并将暴露面向下装在试样夹上（当试样长度小于规定尺寸时，应将试样置于试样夹上金属网的中间处）。

4.3接通电源、气源，将施焰时间设置为15S，续燃时间设置为9999

秒。

4.4按点火键，燃气继电器打开，灯口上方开始打火，点着本生灯后，调节本生灯底部的螺母，关闭本生灯的空气进气口，调节火焰高度38mm，在做实验前至少稳定燃烧1min，关闭燃烧室门。将试样夹推

进燃烧室内。

4.5试样自由端在火焰中引燃15s后，燃气阀会自动关闭。

4.6观察火焰根部通过**测量点的一瞬间按计时开始键，注意观察燃烧较快一面的火焰传播情况及燃烧熔融物状况。

4.7当火焰达到*终测量点或者火焰中途熄灭时，按计时停止键。若火焰中途熄灭，应测量燃烧距离。燃烧距离是指试样表面或内部已经烧坏损毁的部分。

4.8如果试样在接触火焰15s之后不能燃烧，或当火焰到达**测量点之前就已熄灭，无时间可记，则其燃烧速度均记为0mm/min。试验结束后应关闭电源、气源、对燃烧箱试样夹进行必要的维护。

4.9燃烧速度V（mm/min）按下式计算：

V=60*（L/T）

式中：L---燃烧距离mm；

T---燃烧距离

L---所用的时间，S。

六、内饰材料的燃烧特性必须满足5.1-5.3要求之一

5.1不燃烧

5.2可以燃烧，但燃烧速度不大于100mm/min，燃烧速度的要求不适用于切割试样所形成的表面。

5.3如果从试验计时开始，火焰在60s内自行熄灭，且燃烧距离不大于50mm，也被认为满足5.2的燃烧速度要求。

七、汽车内饰燃烧试验箱装箱清单：

（1）主机 1台

（2）U型试样夹 1付

（3）气源管 1根

（4）电源线 1根

（5）温度传感器 1个

（6）连接线 1根

（5）说明书 1份

（6）合格证 1张
