本软件适用于视频显微镜、金相显微镜（测量尺寸不是金相分析）、影像仪、二次元、磨刀机显微镜等数码产品。

精密影像测绘仪测量软件简介：

测量软件工作原理 将被测物体光学放大后，通过专业的CCD和数字采集卡将影像采集到电脑中，通过软件的强大功能。进行非接触式测量工作。特点是测量精确，可多人同时观测被测物体的表明从而进行分析。结合传统光学与数字科技，具有强大的软件功能，可将以往用肉眼在传统显微镜下所观察到的影像将其数字化，并将其储存入计算机中作各式量测、绘图再可将所得之资料储存于计算机中，以便日后存盘或电子邮件的发送。

测控系统软件测量结果，可以支持以Microsoft Word 、Excel 输出并加注公司抬头及背景资料，且可与AutoCAD同步动态传输。基于以上的功能，所以要求安装系统的计算机系统要预装 Microsoft Office和AutoCAD以支持软件的功能。

该测量软件适用于以二座标测量为目的一切应用领域如：品质检测、工程开发、绘图等用途。在机械、模具、刀具、塑胶、电子、仪表等行业广泛使用。

功能说明：

绘图功能：可绘制点、线、圆、弧、样条曲线、垂直线、平行线等，并将图形输入到AutoCAD中，实现逆向工程得到1:1的工程图。

自动测绘：可自动测绘如：圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能，减少了人为误差。

测量标注：可测量工件表面的任意几何尺寸，不同高度的角度、宽度、直径、半径、圆心距等尺寸，并可在实时影像中标注尺寸。

SPC统计分析软件：提供了一系列的管制图及多种类型的图表表示方法，使品管工作更方便，大大提升了品质管理的效率。

报表功能：用户可轻易地将测量结果输出至WORD、EXCEL中去，自动生成检测报告，超差数值自动改变颜色，特别适合批量检测。

鸟瞰功能：可察看工件的整体图形及每个尺寸对应的编号，直观的反应出当前的绘图位置，并可任意移动、缩放工件图。

实时对比：可把标准的DXF工程图调入测量软件中与工件对比，从而快速检测出工程图和实际工件的差距，适合检测比较复杂的工件。

拍照功能：可将当前影像及所标注尺寸同时以JPEG或BMP格式拍照存档，并可调入到测量软件中与实际工件做对比。

客户坐标：测量时无需摆正工件或夹具定位，用户可根据自己的需要设置客户坐标（工件坐标），方便、省时提高了工作效率。

软件界面说明

运行桌面上的软件的快捷方式，进入软件界面

A. 菜单栏 B. 常用快捷键 C. 影像显示和绘图区 D. 绘图数据区

E. 全览图 F. 全览图工具面板 G. 局部放大区 H. 状态数据显示区

I.常用客户设置选项 J. 影像工具和绘图工具面板 K 光栅数据区

工具栏的说明

菜单栏

这里集合该软件所有常规操作的功能，具体的操作介绍在后面进行详细介绍。

常用快捷键

1．输出Word文档

2．输出Excel报表

3．将文件保存成Dxf文件

4．切换到SPC窗口

5．启动AutoCAD

6．将所有图元输出到AutoCAD

7. 后退（UNDO）

8. 前进 (REDO)

9．隐藏/显示十字线

10．设置绘图比例尺

11．停止/启动对象捕捉

12．停止/开启网格

13．拍照

（注：以上的一些功能键要求预装相应的软件才能使用）

影像工具和绘图工具面板

1) 绘图

2) 编辑

3) 标注

4) 测量

5) 自动测绘

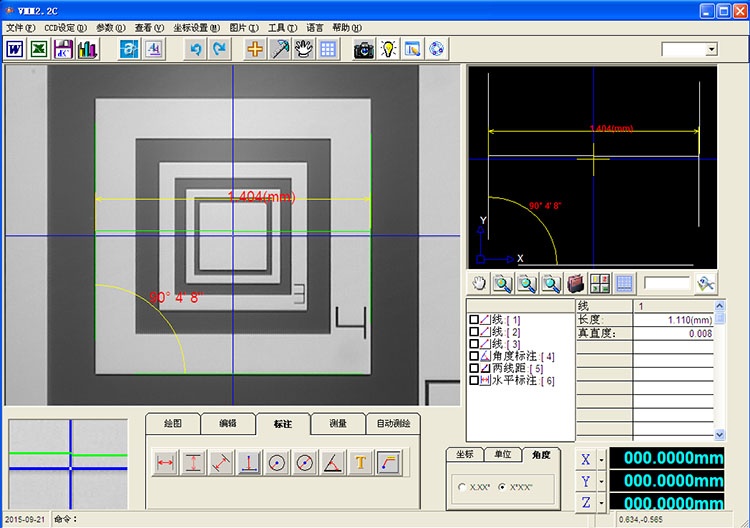

软件测量效果图
