一、产品介绍：

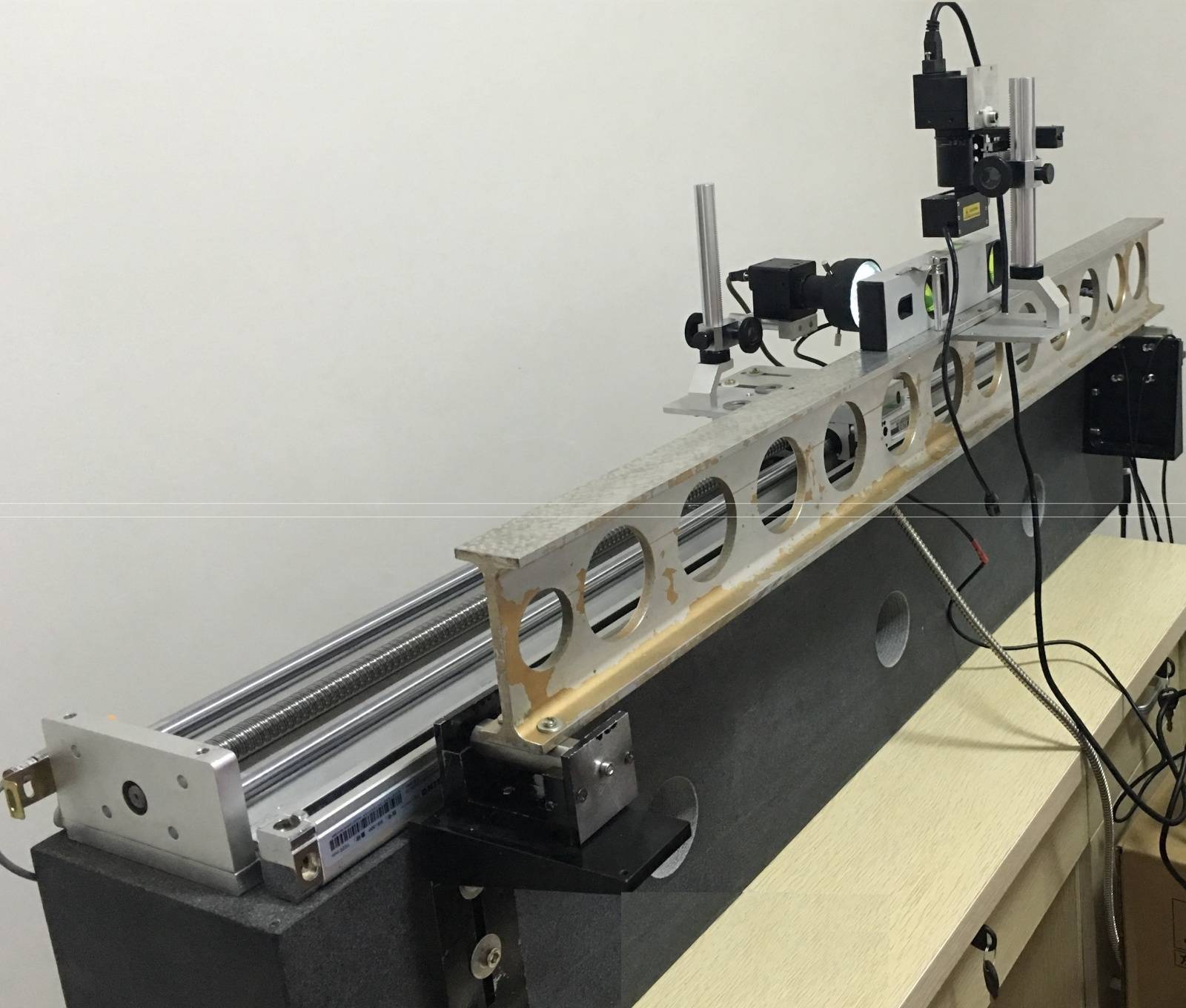

全自动影像式水平尺检定装置主要测量分度值为0.5、1、2、5 和10mm/m 水平尺分度值误差。它采用光栅尺及网口型位移闭环控制滑台系统构成可自动移动瞄准读数，减少人为读数误差。全自动水平尺检定装置依据JJF1085-2002水平尺校准规范及GBT1146-2009水准泡要求研发。可以对水平尺中的水准泡的长度、宽度、分度值以及示值误差进行精密校准同时也能对水平尺的垂直面上线纹刻度的分度值和示值误差进行校准。

二、技术参数:

1、线纹测量范围：0~1000mm；

2、示值分辨率：0.001mm；

3、示值**允许误差：±0.05mm；

4、分度值校准装置主要由电动精密滑台、倾斜回转装置及水泡位置瞄准定位图像软件构成，其技术指标主要为：

a、分度值测量范围：0~±14mm/m(0~±48’)；

b、示值误差≤±0.03mm/m(6”)；

5、同时适合具有分划线和无分划线的水平泡分度值校准；

a、水泡长度及分度线测量范围：20mm；

b、示值误差≤±0.03mm；

三、产品特点：

1、全自动影像式水平尺检定装置采用光栅尺及网口型位移闭环控制滑台系统构成可自动移动瞄准读数，减少人为读数误差。

2、校准数据及结果可自动存入计算机内生成excel或word记录。

3、手动测量和自动测量两种模式任意选择

4、大理石测量平台，不易生锈维修保养方便，测量精度稳定更好。
