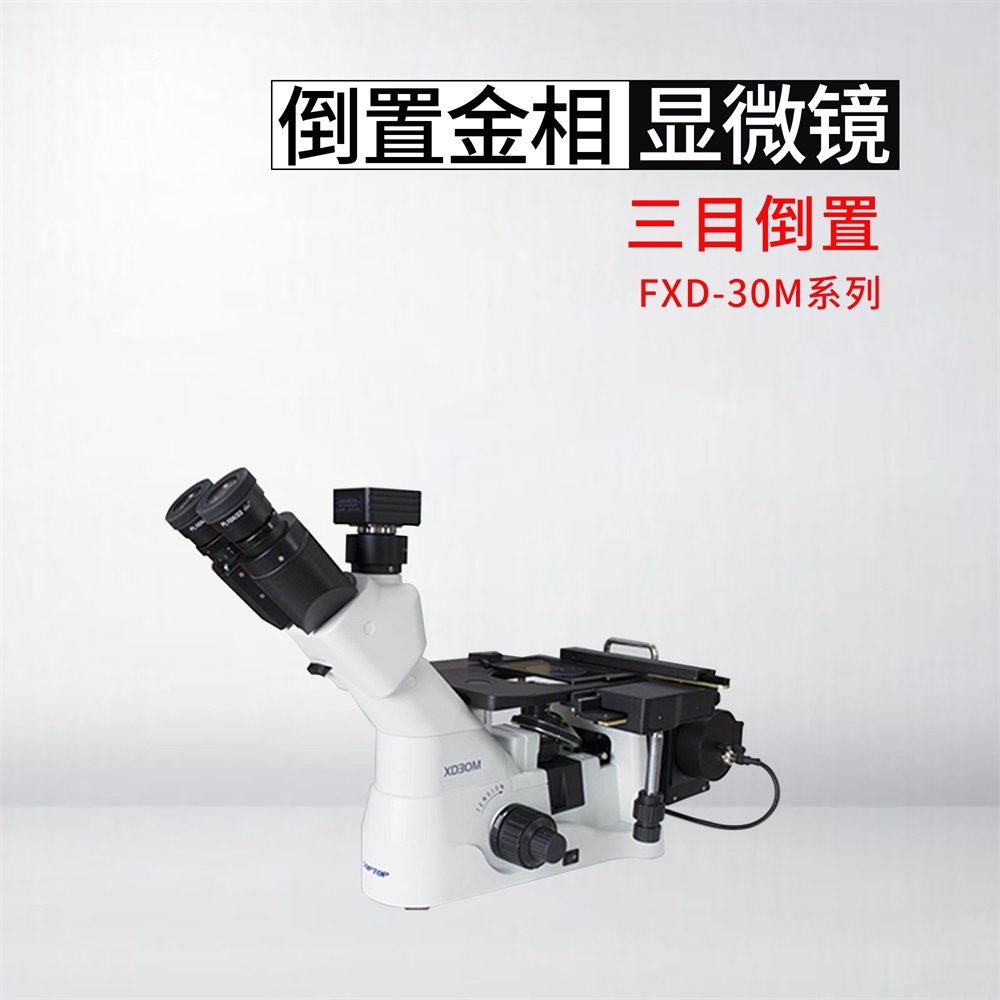

FXD-30M型三目倒置金相显微镜

    中大型倒置金相显微镜，提供优越的图像质量和稳固可靠的机械结构。


    ● FXD-30M采用无限远光学系统及模块化功能设计。高眼点、超宽视野平场目镜视场直径Ф22mm。


    ● 适用于金相组织分析、表面形态结构的显微观察，半导体、FPD、电路板、金属材料、精密刀具等制造领域，适用于教学及研究方面。


    ● 标配明场物镜，高清晰度高*彩还原；根据工业和材料学的不同应用，通过模块化组合，实现明场、偏光等多种观察方式。


    每一个人性化的细节设计，给您带来快捷、舒适的操作模式。


    观察系统：铰链式三目，视度可调节，45°倾斜，可进行*像连接，对观察图像进行采集和保存，配置电脑和金相分析软件实现图像分析。


    调焦系统：低手位粗微调同轴调焦机构，带有松紧调节装置和快速聚焦随机限位装置，粗调每转行程：38mm，微调精度：0.002mm

    机械平台：机械式移动尺,行程120(X)*78(Y)mm可加装同轴低手位调节移动尺及载物台延伸板，拓展应用空间，满足不同要求客户的使用。


    物       镜：配置优良的无限远长距平场消*差物镜，严格选用高透过率的镜片和先进的镀膜技术,能够真实还原样品的自然*彩。

观察系统

调焦机构

机械平台

物镜

    数码*像实拍效果图：

     技术规格：

            光学系统：无限远*差校正光学系统

            观  察 头：铰链式三目头，45°倾斜，瞳距调节范围：54-75mm，单边视度调节±5屈光度分光比：双目100%，双目:三目=80%:20%

           目      镜 ： 高眼点、超宽视野平场目镜PL10X (Φ22mm)

           无限远长距平场消*差物镜：LMPL5X /0.15   WD10.8mm

                                                          LMPL10X/0.3    WD10mm

                                                          LMPL20X/0.45   WD4mm

                                                          LMPL50X/0.55   WD7.8mm

          物镜转换器 ：内定位五孔转换器

          调焦机构： 粗微调同轴，粗调每转行程：38mm，微调每转行程：0.2 mm，调焦精度：0.002mm，带松紧调节装置。

          照明系统： 反射式柯拉照明器，带可变孔径光栏和中心可调视场光栏，自适应100V~240V宽电压，12V50W进口卤素灯，
                             中心可调，亮度连续可调

          载物台 ：载物台延伸板 金属载物台板（中心孔Φ12mm）

          固定平台：尺寸160X250mm 机械式移动尺,行程120（X）*78（Y）mm
          偏光附件：检偏镜可360度旋转，起偏镜和检偏镜均可移出光路

          滤光片： 绿*、蓝*（Φ32mm）

      选配件：

             目      镜： 高眼点、超宽视野平场目镜PL10X/22mm，带十字分化尺

                               高眼点、超宽视野平场目镜PL10X/22mm，视度可调

                               高眼点、超宽视野平场目镜PL15X/16mm

             物      镜：LMPL100X/0.80  WD2.1

             软件配套：FMIA2021正版金相分析软件系统、500万*像装置、0.5X适配镜接口、高精度测微尺。

       FXD-30M贴心的各项附件，满足您工业检测中多样化的个性需求。

       部件图解：

       外形尺寸：
