流动方向:
双向连接通道:
二通驱动方式:
气动输送物料:
详情请咨询13584823254连接方式:
螺纹材质:
铝合金口径:
详情请咨询13584823254压力:
AC 220V/DC24V设计标准:
详情请咨询13584823254看了协昌智能电磁脉冲阀ZNF系列的用户又看了
虚拟号将在 180 秒后失效
使用微信扫码拨号

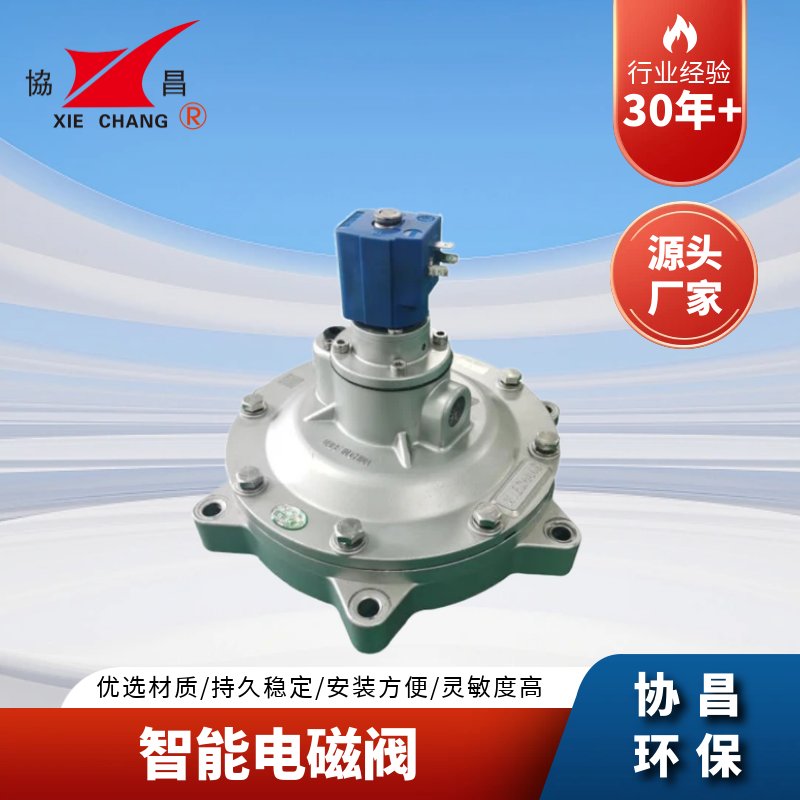

一、产品简介
智能电磁脉冲阀(以下简称“智能阀”)是将电子信息技术、传感器、物联网等与传统电磁脉冲阀进行有机融合后研制的一款智能终端产品。相比于传统阀,智能阀可将实时工作状态、膜片的工作过程通过内置的特殊工艺研制并封装的传感器模组进行电子化转换后,以计算机系统可测量的电子信号的形式输出给上位机。由于内置传感器可监测膜片的实际真实的动作过程,传感器的输出信号可真实的反映智能阀的动作特性、工作质量,甚至可反映智能阀本体的关键零部件(如弹簧、大/小膜片)是否受损,也可反映是否有异物进入阀体关键部位。
二、技术参数
技术类别 | 相关参数 |
输入电压 | AC 220V/DC24V |
输出电压 | DC 5V~36V |
信号类型 | 4~20mA、矩形波脉冲、差分信号 |
额定功率 | 线圈功率30W,传感器功率<5W |
信号精度 | 1mm |
工作环境 | 环境温度为-25℃~85℃ 环境相对湿度不大于85% 无严重的腐蚀性气体和导电尘埃 |
工作条件 | 控制信号脉冲宽度不小于50ms 气源压力为2MPa~0.6MPa |
三、安装尺寸
ZNF-Z系列智能电磁脉冲阀安装参考尺寸表
序号 | 型号 | φ | A | B | C | D | E |
1 | ZNF-Z-50S | 160 | 180 | 206 | 100 | 43 | 36 |
2 | ZNF-Z-62S | 188 | 204 | 226 | 110 | 49 | 37 |
3 | ZNF-Z-76S | 200 | 220 | 250 | 120 | 59 | 38 |
ZNF-Y系列智能电磁脉冲阀安装参考尺寸表
序号 | 电磁脉冲阀 | 与分气箱和喷吹管安装参考尺寸 | |||||||
φA | B | φC | D | E | F | G | N--φ | ||
1 | ZNF-Y-50S | 60.5 | 122 | 180 | 30 | 39 | ¢160 | 202 | 6-φ11 |
2 | ZNF-Y-62S | 75.5 | 148 | 208 | 35 | 44 | ¢188 | 230 | 6-φ11 |
3 | ZNF-Y-76S | 89.5 | 160 | 227 | 35 | 43 | ¢200 | 249 | 6-φ11 |
4 | ZNF-Y-102S.B | 103 | 170 | 227 | 35 | 40 | ¢219 | 249 | 6-φ11 |
5 | ZNF-Y-102S | 114 | 177 | 227 | 35 | 43 | ¢219 | 249 | 6-φ11 |
6 | ZNF-Y-115S | 126.5 | 198 | 239 | 35 | 43 | ¢239 | 261 | 6-φ11 |
