核心参数

筛网规格：
1300*1300
筛孔尺寸（mm）：
0.001
筛面层数：
1-3
筛网材料：
不锈钢
装机功率：
0.5KW
处理量：
1-2吨/小时
分级效率：
98
分级细度：
30-300目
工作原理：
振动式

相关资料

用户评论

公司动态

问商家

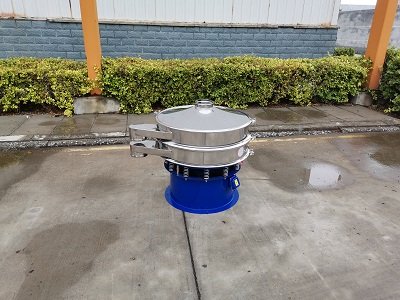

我公司生产的YS系列三次元振动筛分过滤机（旋振筛）是与中国矿业学院联合设计制造，多年来我公司工程技术人员广泛听取用户反馈信息，不断对产品进行设计改进，多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。

一、工作原理及结构图：

旋振筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网只需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式振动电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节电机上、下两端的相位角，可以改变物料在筛面上的运动轨迹。

物料流动方向	重锤夹角	特色效果	主要用途
	5°	原料系由中心直线流向圆周方向	概略分级将易于筛分的物料作大量分级，粗粒的筛分
	15°	开始旋涡运动	用于一般筛分
	85°	*长的旋涡运动	精密分级，用于微粉高凝聚性及高含水率之原料分级
	100° 以上	原料向中央集中	特殊用途

二、工作特点:

筛选范围*广--只有系列三次元旋振筛能分选如此广的原料范围：任何颗粒、细粉、浆液都可以筛选。筛分*细500目（28微米），过滤*细5微米。

网孔防堵塞--三次元振动功能及自动清理堵网装置把堵网几率降到*小。

单层或多层分选--每台旋振筛可选一至五层筛网，能同时进行二到六个等级的分选或过滤。

高效率精确筛选--所有进机物料自动排放，机内无存料。同等筛面筛机比其他类型筛机有更大容量。本公司研制的**结构筛网固持体使排出机外的筛上物料含筛下物的百分比，比其它类型机为小。

筛网更换便捷—旋振筛根据不同需要有多种网架结构；其中一种把更换筛网的时间降到3～5分钟，比其他类型筛机节约30～60分钟。筛网寿命更长，效率更高。

振动无机械传导—旋振筛的新型振动源产生的三次元振动强大而平稳，设备可安装到任何所需位置且便于移动。

经济环保—整机、筛网寿命长，能耗低、维修费用低，效率高及便于更换等特点使设备经济实惠。低噪音、全封闭，环保性能突出。

三、适用目的：

1、分级：用YS系列三次元振动筛分•过滤机一台即可连续精确的对产品实行分离筛选，多层使用一次可分离筛选出六组不同粒径的产品且不会出现颗粒大小比例不一致的现象，多适用于干物料的筛分。

2、去液体：本设备单层、多层使用，可十分有效地处理固体、液体的混合物料。快速实现固液分离，并筛选过滤出不同的目的物料。

3、去杂质：本设备可对大量物料，除去大小不同的小部分物料，进行快速分离。

四、主要适用行业:

化工行业：树脂、涂料、化妆品、油漆、中药粉、医药、塑料、橡胶等。

　　食品行业：糖粉、淀粉、味精、食盐、米粉、奶粉、蛋粉、酱油、果汁及各种添加剂等。

　　磨料、玻璃、陶瓷行业：硅砂、氧化铝、研磨粉、玻璃粉、陶土浆料、釉料等。

　　金属、冶金矿业：铝粉、铅粉、铜粉、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、氧化铝、石英砂等。

　　公害处理：废油、废水、染整废水、助剂、活性碳特点。

其他：炭黑、轻钙、添加剂、珍珠粉等。

五、旋振筛标准机型技术参数：

型号	YS-600	YS-800	YS-1000	YS-1200	YS-1500	YS-1800	YS-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
层数	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

六、旋振筛规格表：

型号

功率(KW)

筛机直径

体积

网层数

YS-400-2S

0.18KW

350mm

580×580×560

580×580×670

580×580×780

YS-600-2S

0.25KW

560mm

800×800×750

800×800×890

800×800×1030

YS-800-2S

0.55KW

760mm

900×900×750

900×900×890

900×900×1030

YS-1000-2S

0.75KW

930mm

1160×1160×810

1160×1160×950

1160×1160×1090

YS-1200-2S

1.1KW

1130mm

1360×1360×885

1360×1360×1050

1360×1360×1275

YS-1500-2S

1.5KW

1430mm

1850×1850×990

1850×1850×1185

1850×1850×1380

YS-1800-2S

2.2KW

1760mm

2200×2200×1050

2200×2200×1250

2200×2200×1450

七、旋振筛标准尺寸图：

型号	A	B	C	D	E	F	G	H	I
YS-400-1S	472	372	150	400	110	60	300	550	270
YS -400-2S	472	372	150	400	110	60	300	660
YS -400-3S	472	372	150	400	110	60	300	770
YS -600-1S	560	460	200	600	120	80	380	730	340
YS -600-2S	560	460	200	600	120	80	380	865
YS -600-3S	560	460	200	600	120	80	380	1000
YS -800-1S	680	580	200	800	130	90	550	730	340
YS -800-2S	680	580	200	800	130	90	550	865
YS -800-3S	680	580	200	800	130	90	550	1000
YS -1000-1S	800	700	250	970	150	100	650	790	400
YS -1000-2S	800	700	250	970	150	100	650	925
YS -1000-3S	800	700	250	970	150	100	650	1060
YS -1200-1S	980	860	250	1170	180	110	760	860	450
YS -1200-2S	980	860	250	1170	180	110	760	1025
YS -1200-3S	980	860	250	1170	180	110	760	1190
YS -1500-1S	1200	1060	250	1470	200	120	950	985	480
YS -1500-2S	1200	1060	250	1470	200	120	950	1180
YS -1500-3S	1200	1060	250	1470	200	120	950	1370
YS -1800-1S	1500	1360	350	1770	220	130	1110	1030	520
YS -1800-2S	1500	1360	350	1770	220	130	1110	1220
YS -1800-3S	1500	1360	350	1770	220	130	1110	1410

八、使用要求：

1、必须均匀给料；给料量以满足设备处理量为准，一次投料过多，阻碍物料在筛面上的正常运动，不但易使筛网疲劳变松，而且会大大降低物料处理量。一次性给予大量物料，会使本身处于不平衡运转的电机负荷骤然增加，而造成电机损坏、减低电机的寿命。如给料量达不到设备的处理能力，即浪费能源，又降低了产量。

2、有强大冲击力的给料方式，必须加装缓冲料斗，物料直接冲击网面，不但消耗振动源所产生的激振力，更易造成网面破损及筛网疲劳，而影响产量及筛分过滤的质量。
