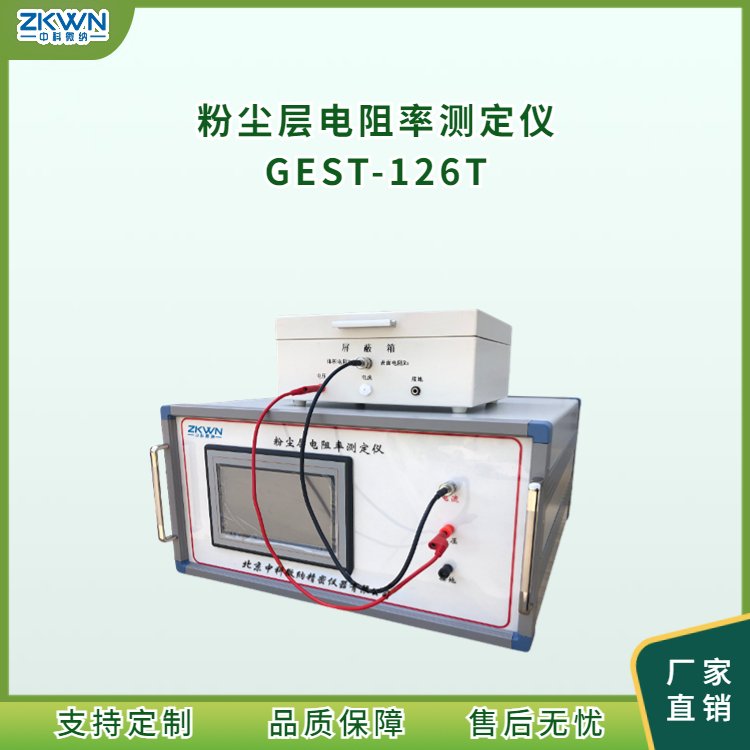

粉尘层电阻率测定仪

GEST-126T

满足标准：

GB/T 12476.9-2010可燃性粉尘环境用电气设备第9部分：试验方法

---粉尘层电阻率的测定方法

GB/T 16427-2018 粉尘层电阻率测定方法

专业术语：

导电粉尘：电阻率等于或小于103Ω.m的可燃性粉尘

非导电粉尘：电阻率大于103Ω.m的可燃性粉尘

电阻率：单位面积与粉尘接触的电极，以单位距离分隔，两电极之间测得的电阻*小值。

技术参数：

1、试验电压：DC 110V 220V 300V 500V 1000V 1500V 2000V

2、串联电阻：10KΩ

3、击穿电流：200MA

4、电极材质：不锈钢

5、测量精度：1%

设备配置：

1、主机：一台

2、电极：一套

3、玻璃棒：两个

4、数据线：一套

操作步骤简要说明：

**步：接线

1、插上电源并开机

2、保持电极底盘清洁，无杂质

3、把测试电极放置于底盘上，固定好

4、把测试主机与电极的线接好

第二步：测试RO空槽电阻

1、打开主机后，输入登入密码：123.123

2、登入后，进入设置页面，显示如下界面：

试验电压：测试空槽电阻建议试验电压500V/1000V

量程模式：自动模式（默认）

试验时间：10S（默认，可修改）

3、设置完毕后，返回并进入测试页面

测试完成后，会提示是否保存空槽电阻R0，点击保存。同时也可以可以此数据

第三步：测试粉尘电阻RS

1、把粉尘放入测试电极里，并用水平尺把多余的粉尘刮平，并保持电极两端固定槽上表面清洁

2、进入设置页面，测试对象选择粉尘电阻：

3、进入试验页面后，点击开始测量，即可自动切换不同的电压量程，逐压测试。

测试完成后，会有如下提示：

可以对测试的数据进行打印。

3、测试完毕后，再进行其它粉体试验时，无需测量空槽电阻，只需要选择粉尘电阻测量即可。

注意事项：

1、因为试验电极的尺寸是按照标准要求做的，无需输入设置参数，程序里会自动把电极参数，按照标准计算公式，自动参会计算。
