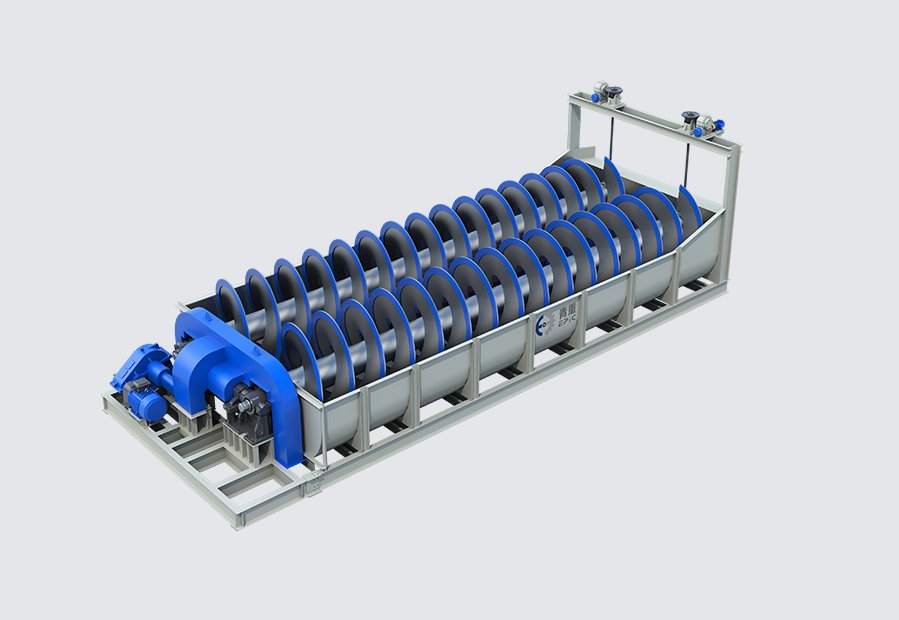

高堰式螺旋分级机

产品概述

高堰式螺旋分级机是一款借助固体颗粒在矿浆中沉降速度不同进行分级的设备。该分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，金属选矿流程中对矿浆进行粒度分级，以及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等优点
【水槽长度】：≤3000-14300mm
【螺旋直径】：300-3000mm
【生产能力】10～1785 t/d

【产品改进】返砂端增加了返砂自动提升装置，藉此可取消球磨机大勺头的配置，球磨机运行更平稳。
【应用范围】：广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥。

优势特点

1.返砂端增加了返砂自动提升装置，取消球磨机大勺头的配置。
2.每吨矿石一般可节电1～1.5度。
3.避免了大勺头的频繁检修。
4.减缓了对球磨机大、小齿轮的不均衡冲击。

工作原理

高堰式螺旋分级机采用将磨细后的矿浆从位于沉降区中部的进料口给入水槽，倾斜安装的水槽下面是矿浆分级沉降区，螺旋低速转动，对矿浆起搅拌作用，使细颗粒悬浮到上面，流到溢流堰处溢出。粗颗粒沉到槽底，由螺旋输送到排料口作为返砂排出。溢流堰的位置高于螺旋轴下端的轴承中心，低于溢流端螺旋上缘。

高堰式螺旋分级机除主要作为磨矿的辅助设备进行预先分级和检查分级外，有时也用于对含黏土矿石进行洗矿以及对矿浆进行脱泥、脱水。
