核心参数

粉碎程度：
细粉碎
单位能耗：
视原料而定
产量：
50公斤以上
装机功率（kw）：
40千瓦以上
成品细度：
10微米以上
入料粒度（mm）：
10毫米以内
工作原理：
对撞冲击

相关资料

用户评论

公司动态

问商家

Turbo-mill S型 M型粉碎机

❖ 粉碎原理

在高速旋转的转子背部会产生高速涡流，并且带有高频压力震动。从而实现物料的粉碎。
由于具有特殊的气流粉碎方式，对粘性物料和热敏感物料具有很好的粉碎效果。

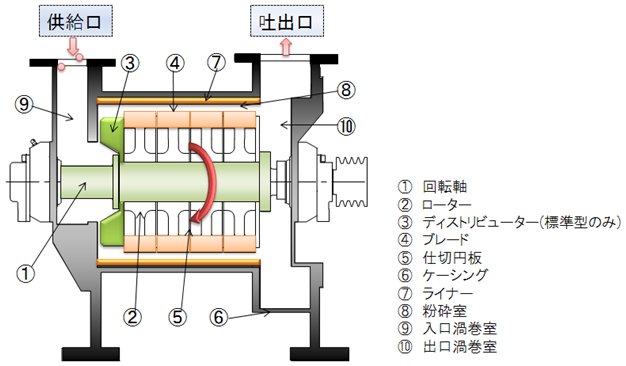

❖ 粉碎流程

原料与空气一起被送入粉碎室。在入口涡流室⑨中产生涡流，由分配盘③把原料加速并分散，
均匀的分配到破碎室⑧中。在叶片④和衬套⑦的缝隙间产生的冲击以及高速涡流把
原料粉碎并与空气一起从出口⑩排出。

❖ 特长

1、出色的产品粒径分布图【产品粒径分布：目标d50=20～500um 】
由于高速涡流的作用，细粉的生成率低，并且可以获得数十微米的出色的产品粒径。

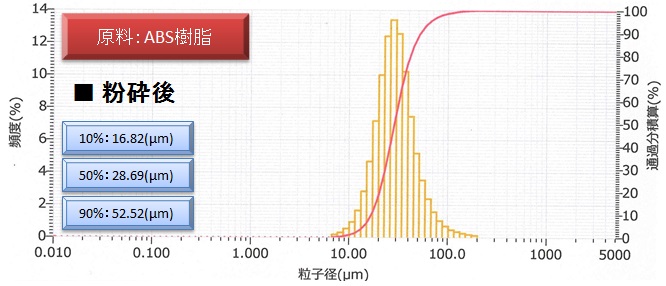

粉碎案例　设备：T400(S型)
原料：ABS树脂【粉碎前原料粒径：d50≒348um】
⇒ 粉碎后(※特殊规格)　产品粒径：d50＝28.69um

2、有效的去除粉碎时产生的热量
由于利用空气和涡流的能量进行粉碎，因此抑制了粉碎时的热量。

3、坚固的构造
由于没有内置筛网，因此结构简单而且坚固，故障率非常低。

4、对附带设备要求低
设备本身具有风力和风压产生，所以对风机的规格要求较低。

5、广泛的使用范围
化工产品类，食品类，医药相关等广泛的使用范围。

6、可以应对各种粉碎条件
S型(标准型)→M型→E型→R型：粉碎叶片的增加，可以实现更好的粉碎效果。

型号	S型(标准型)	M型
转子段数	4	8
刀片数	14×4段	28×8段
转子・内衬间隙（mm）	3~10
抗磨处理	淬火・退火镀铬・WC喷涂
刀片&衬套形状

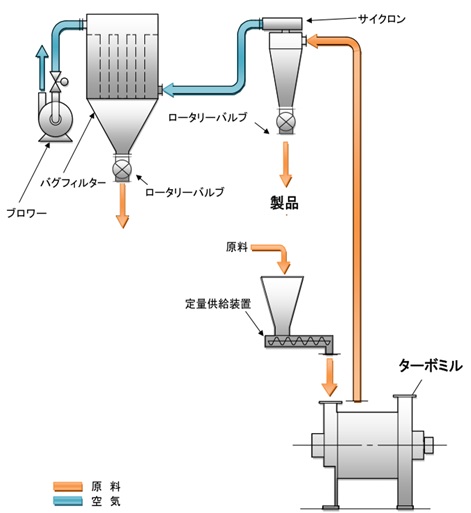

❖ 系统流程

※为对应不同原料不同用途，配备冷风粉碎系统，热风粉碎系统。

❖ 粉碎用途
    化工
    聚乙烯、酚树脂、聚乙烯（PVC）、环氧树脂、聚碳酸酯、ABS树脂、AS树脂尤里亚树脂、PVA、粉末涂料、调色剂、碳、石灰石、煤炭、颜料、石膏、纤维素吸水性聚合物、铜粉、磷酸铵、碳酸钠、电池材料（金属氧化物）、轻质碳酸钙活性炭、氧化铈、蜡、焦炭、CMC、ABS、三聚氰胺树脂

    食品
    小麦粉、大米、玉米、砂糖、盐、香辛料、鱼粉、海藻、植物根、明胶、魔芋寒天、荞麦皮、茶叶、混合伤寒、虾饲料、干面、辣椒、藻酸钠

    医药
    中药（甘草）、山梨、葡萄糖

    其他
    木粉、纸浆、废纸、稻壳

❖ 粉碎实例 (粉碎参数)

分类行业	原料名称	原料粒度	产品粒度	机型	产量 (kg/h)
电气电子材料	石墨	ｄ50=450um	ｄ50=12um	T400-4J	300
电气电子材料	电池材料(金属氧化物)	数十mm (团聚物)	d50=2um	T400-4J	250
涂料类	墨粉	ｄ50=250um	d50=6.5um	T400-4RSJ	45
	墨粉	ｄ50=190um	d50=5.3um	T400-4RSSJ	25
	墨粉(中粉碎)	1～4mm	d50=25um	T400-4J	100
	墨粉	ｄ50=580um	d50=5.9um	T400-3CRSJ	85
	粉体涂料	5～20mm (片状)	d50=30um	T400-3ELJ	300
	涂料渣	ｄ50=1.5mm	d50=10um	T400-4J	300
	颜料	ｄ50=100um	d50=6um	T400-4J	60
	工业盐	ｄ50=500um	100%<75um	T400-4J	500
食品	淀粉	ｄ50=90um	d50=50um	T400-4J	250
	米	2~3mm	80%<63um	T400-4J	350
	荞麦皮	半成品	d50=180um	T400-4J	60
	棉砂糖	1×1×1mm	100%<75um	T400-4J	500
	海藻酸	ｄ50=50um	d50=15um	T400-4ESJ	150
	辣椒	20~50mm	d50=190um	T400-4J	500
饲料	鱼骨	Max4mm	d50=30um	T400-4J	150
	脱脂大豆	ｄ50=85um	d50=10um	T400-4J	200
	脱脂糠	ｄ50=300um	d50=12um	T400-4RSJ	80
矿产	轻质碳酸钙	Max10mm	d50=50um	T400-4EXJ	800
	石灰石	ｄ50=180um	d50=10um	T400-4J	650
	石灰石	ｄ50=180um	d50=5um	T400-8MJ	270
	石灰石	ｄ50=180um	d50=3um	T400-4ESJ	150
医药	草药	Max5mm (纤维状)	70%<150um	T400-4J	300
	山梨醇	Max2mm	99%<180um	T400-4J	300
	葡萄糖	1~2mm	99%<75um	T400-4J	200
树脂	LDPE	2~3mm颗粒	90%<177um	T400-4J	60
	ABS	2~3mm颗粒	95%<210um	T400-4J	70
	PET	Max5mm	93%<105um	T400-4J	130
	PVC(硬质)	Max8mm	95%<500um	T400-4J	60
	CMC	ｄ50=105um	70%<75um	T400-4J	50
	纤维素	5~10mm	d50=40um	T400-4J	60
	酚树脂	Max5mm	d50=18um	T400-4J	550
	氟树脂	Max30mm (片状)	d50=30um	T400-4J	200
	三聚氰胺树脂	1~10mm	99%<75um	T400-4J	250
	吸水性聚合物氧化铈	2~3mm	d50=20um	T400-4J	100
化学	活性炭	ｄ50=200um	d50=20um	T400-4J	350
	氧化铈	2~3mm(团聚物)	d50=0.5um	T400-4J	150
	蜡	ｄ50=16um	d50=6um	T400-4RSJ	65
	焦炭	ｄ50=75um	d50=15um	T400-4J	150
	阻燃剂	ｄ50=20um	d50=4.2um	T400-8MJ	180
其他	木粉	1~3mm	d50=150um	T400-4J	100
其他	废纸	1~10mm	絮状	T400-4J	200

❖ 标准规格

型号	T250	T400	T600	T800	T1000
粉碎室内径 (mm)	250	400	600	800	1000
**转数 (min-1)	10,000	5,500 (6,500)	3,850 (4,500)	3,000 (3,600)	2,300 (2,800)
电动机功率 (kw)	7.5～15.0	22～30	45～55	75～90	90～132
产量比	0.3～0.5	1	2	3～4	4～5
转子段数	1～4	1～4(2～8)	(同左)	(同左)	(同左)

（）表示Ｍ型。

❖ 设备交流・实验・验证设备
本公司创业以来50年间，在大家的支持下得到广大客户的青睐与肯定。
17700件试验实绩，3500台的交付实绩，涉及医药、食品、化妆品、电子、电池材料、化学等多方面，得到了客户的高度评价。

❖ 实验流程
客户在考虑引进机器时，可事先进行详细协商，也可以在本公司进行产品的实验测试。
我们将听取客户的要求、有什么问题、什么用途等，反复讨论，做出精准调整。
因为备有各种试验机，可以通过问询窗口您能很方便与我们取得联系。稍后由营业负责人联系您。
为贵公司的产品增值，性能品质提升，一同努力。
