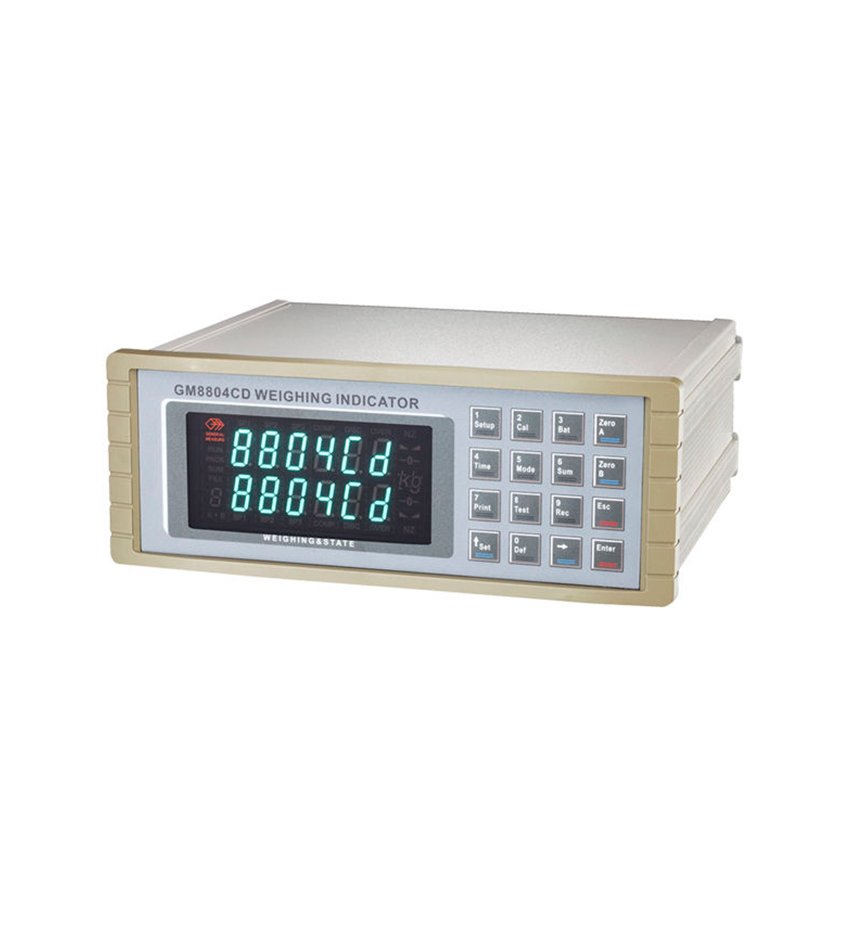

GM8804CD双秤包装称重仪表称重显示器

GM8804CD包装控制器是针对双秤增量法自动定量包装秤而专门开发的一类称重控制仪表。该产品是传统经典的双秤包装控制仪表，可广泛应用于粮食、种子、饲料、化工等需要定量包装设备的行业。

● 双秤加料控制，有斗/无斗/散料累计等工作模式

● 供料控制、拍袋、墩袋、卸料振打

● 批次数设置和发货总量设置功能

● 双串口通讯功能，两套独立参数，可同

● 时进行通讯并连接打印机

● 可通过串口连接GM8897触摸屏

● 流量统计和显示功能（散料累计模式）

● 模拟运行功能，方便现场设备调试

● 可运行中快速修改配方参数

● 通过电脑进行软件更新

1.具有丰富的IO口，其中12路开关量输入、16路开关量输出，除了满足本身包装需求外，可预留一些进行备用，并通过开关量定义来对端口进行定义，可解决某些端口异常、烧坏、不工作的情况；

2.10组配方存储功能，方便客户对不同种类、不同规格的物料的包装参数进行存储以及切换；

3.两路24位高精度AD数据采集模块，单表可实现双秤的包装流程，仪表内部具有逻辑互锁功能，简化电控柜的电路设计、减少故障点；

4.工作模式分为：有计量斗、无计量斗，散量，用户用于可以根据自己的工艺要求或秤体机械结构来配置此参数，来满足适应应用需求，如为散量秤，则选择散量模式即可；

5.全自动三料速控制方式，且大、中、小可以采用组合或独立输出，这样可以简化客户的电气图设计以及实现多种控制方式，且可料速可提高包装的速度以及精度（后期有升级为四料速）；

6.供料控制功能，通过设置上、下料位，可以实现供料设备的自动补料功能，从而保证供料斗内物料均衡，且保持在一定的仓压，提高包装的精度（后期有升级到三个料位控制）；

技术参数：

一般规格	开关电源	AC90~260V 50Hz(60Hz)±2%
	工作温度	-10～40℃
	**湿度	90%R.H不可结露
	防护等级	前面板IP65
	功耗	约25W
A/D转换	A/D性能	24位Sigma-Delta
	A/D转换速度	120/240次/秒
	非线性	0.01%F.S
	增益漂移	10PPM/℃
	输入灵敏度	0.5uV/d
	输入范围	0. 2～27mV（传感器为2mV/V）
	**显示精度	1/30000
	传感器电源	DC12V 单路驱动8个350Ω传感器
	输入阻抗	10MΩ
	零点调整范围	0.2～20mV(传感器为2mV/V时)
I/O部分	输入端	输入端口12个，低电平有效
	输入端	启动/急停/A,B秤清零/清报警/A,B秤手动小投/选配方/键盘锁/上,下料位/打印/电平启动/A,B秤电平的手动小投/停止/夹袋到位/A,B秤手动加料,电平的手动加料/中料位/A,B秤加料门关闭到位信号/A,B秤卸料门开门到位/缝包机输入 A,B秤手动卸料(binyES、bULK）/夹,松袋请求(binyES)/A,B秤夹,松袋(binno)/堵塞输入(Bulk)/A,B秤电平的手动卸料 (binyES、Bulk)/A,B秤卸料门关闭到位(binyES、Bulk)/B秤夹,夹袋到位,松袋(binno)/手动出料（bULK）/储液罐上,下料位（bULK）/松袋到位（binyES）/A,B松袋到位（binno）
	输出端	输出端口16个，单路驱动电流500mA
	输出端	运行/A,B秤大,中,小投/A,B秤定值,卸料/超差/停止/缺料/供料/A,B秤零区,截料输出,超大投/*后一秤/串口可控开关量/A,B秤加料步进电机脉冲输出,加料步进电机转动方向信号/A,B秤卸料关门,加料开门,加料关门/A,B卸料步进电机脉冲输出,卸料步进电机转动方向信号/缝包机输出 /切线机输出夹袋（binyES）/A,B秤夹袋（binno）/拍袋（binyES）/A,B秤拍袋（binno）/批次完成(binyESbinno)/发货完成（bULK）/输送机输出(binno)/A,B秤卸料振打(binyES、Bulk)/出料（bULK）/打码输出（binyEs）/A,B打码输出（binno） /夹松袋步进电机脉冲输出（binyES）/A,B秤夹松袋步进电机脉冲输出（binno）,夹松袋步进电机转动方向信号（binyES）,夹松袋步进电机转动方向信号（binno）/松袋（binyES）/A,B秤松袋（binno）
