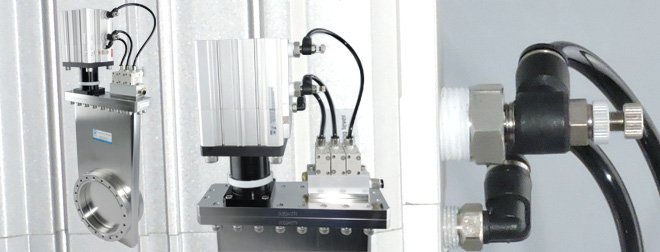

3位置真空闸阀

  阀车

304 S.S.

  闸门

304 S.S.

  波纹管

AM350

  使用寿命

  HV :DN100 ~ 200_300,000 cycles

        DN250 ~ 50,000 cycles

  UHV :DN100 _ 100,000 cycles

           DN150 ~ 250_50,000 cycles

  1大气压力下之漏率

  ＜2×10^-9 mbar․l /sec for O-ring

  ＜5×10^-10 mbar․l /sec for gasket seal

  耐温限制

  Open

  200℃ Viton^® bonnet seal

  Closed

  150℃ Viton^® bonnet seal

  使用压力范围 (mbar)

  HV: 1x10^-8 ～ 1000

  UHV: 1x10^-10 ～1000

  **使用压差 ΔP (mbar)

  ≦ 30 before opening

  标准密封

  闸门

Viton O-ring

  阀盖

Viton O-ring or OFHC copper gasket

  驱动器

  气动式 Pneumatic

  气压源
  连接气管
  压力范围

Ø6 mm
4~6 Kg/cm²(overpressure)

  表面处理

  表面抛砂处理

  选配

  a. 位置指示器
  b. 气动控制电磁阀
  c. 超规加大型接口
  d. 其他闸门材质O型圈密封
