材质：铸铁

连接形式：法兰

公称通径：150-1000（mm）

压力环境：常压

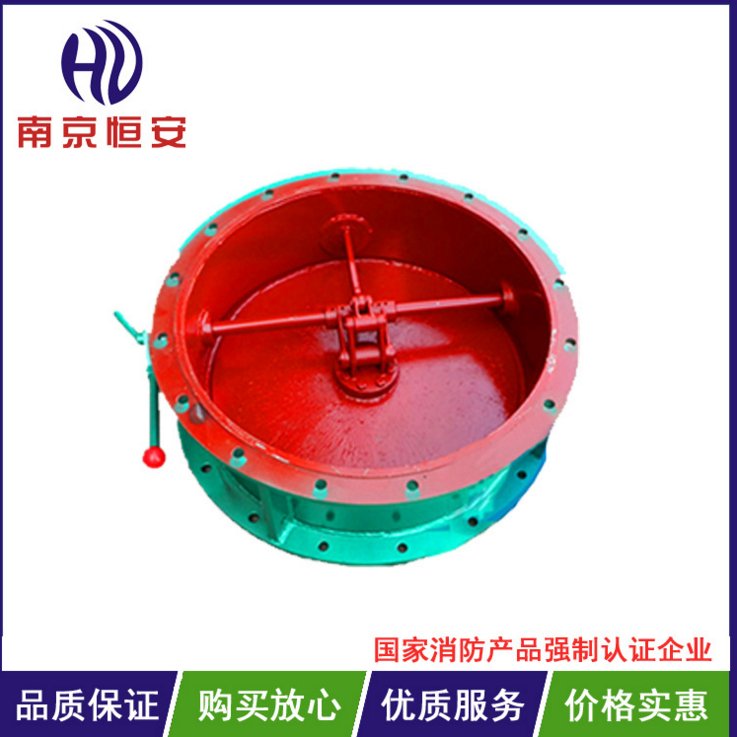

一、D40X－0．5型手动密闭阀 1、操作说明  （l）旋松锁紧装置手柄。  （2）将手柄顺指针示向旋转，依靠手柄带动轴然后带动杠杆、松紧弹簧，使阀板达到开启目的。  （3）旋紧锁紧装置手柄，以防止阀门板受介质或其它振动而自动关闭。  （4）需关闭时，按相反顺序操作。 2、外形尺寸 3、安装与使用 （l）阀门安装于水平或垂直的管道上。 （2）阀门的安装应保证工作、维修以及更换的方便。 （3）阀门在使用过程中，要求阀门全启全闭，不允许仅部分开启作为调节流量之用。 （4）箭头指向为冲击波方向。

二、D940－0．5型手电动密闭阀门
1、产品用途
  D940－0．5型手电动密闭阀门是新型的密 闭蝶阀，可以电动和手动两用，适用于人防、国防和民用工业程介质为空气的通风管路上， 作为闭路与调节流量之用。
2．原理、结构特点
  （l）本阀门系由双连杆蝶阀及电动装置组成。具有结构紧凑、轻便灵活的特点。
  （2）本阀门由专用电机驱动、行星轮系减速、微 动开关限位，其特点是电动和手动分别自销， 无须切换。

3、电动装置的使用与调节
  电动装置与阀门组装后，需进行开、关终 点限位与开度指示的调节。
  （l）开、关终点限位调节。
  （2）将电气箱盖打开。
  （3）松开螺灯，将指针和两个凸轮取下。
  （4）手动将阀板开启到终点位置，将其中一个凸 轮放入花键轴上,使右边表示“开”的一只终点开关打开；然后再手动将阀板关闭到终点位 置，再将另一个凸轮放入花键轴上，使左边表 示“关”的一个终点开关打开。
  （5）凸轮在花键轴L每转动1齿，输出轴相应转动10度，可进行微调。
  （6）开度指示调节。
  （7）旋开轴端螺钉。
  （8）仰指针放在与“开’、‘关”相对应位置上.
  （9）再将轴端螺钉扭紧。

4、电动装置的使用与调节
  l、阀门在使用中阀板可全启或全闭，亦可部分开启作调节流量之用。
  2、手动操作时，靠旋转手柄使阀板启闭，不得借助于其它辅助杠杆。
  3、阀门为安装位置须考虑操作、维修和拆装时 的方便。
  4、阀门安装前，应存放在通风和清洁的室内阀板不宜紧闭，**处于微开位置。
  5．阀门安装时
  （1）应保证阀门标志的箭头方向与介质流动的方 向一致。
  （2）应调整开、关指示针，使指针的位置与阀板实际位置相符合。
  （3）应检查电气线路与设备是否正常。
  （4）如在电动装置运转中，发现有异常的噪声、运转待查明原因，修复后使用。
  6．阀门调整好后，或手动操作完成后，必须将 手柄取下放回原处，以防止转动手柄，避免阀 板偏离正确工作位置。
  7、阀门安装后，应定期进行检查。
  （1）橡胶密封圈老化程度
  （2）“O”形密封圈老化程度
  （3）以连杆机构是否动作正常
  （4）电动装置是否运转正常
  8．阀门检修装配后，必须重新调节行程控制器和进行密封性能试验。

人防专用密闭阀主要有D40X－0．5C型手动密闭阀及D940X－05型手动、电动密闭阀两个系列。该产品适用于人防工程进风和排风系统
