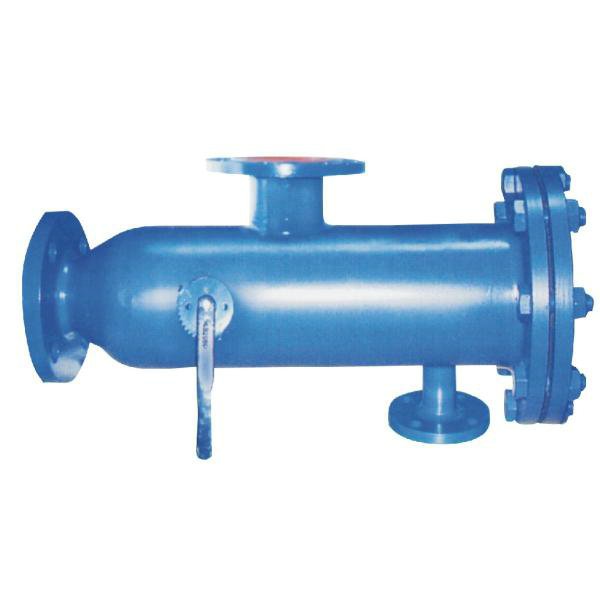

反冲洗过滤器用于自来水、蒸汽、油类管网上过滤用来除掉机械杂物的场合，也可装置于减压阀、定水阀、泄压阀配套使用。在过滤器底部有排污口，以使排除杂物本阀具有免拆洗、排污、反冲洗的特点结构，简单、使用方便。关闭上游阀门，可以反冲洗滤网。关闭下游阀门，可以冲洗管道。此过滤器流量大、阻力小，过滤网孔面积是通径3.5～4倍。反冲洗过滤器在水的净化过程中不可缺少的处理手段，用于拦截水中的杂质，以净化水质或保护系统中其他设备的正常工作。过滤器因其过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域。

反冲洗过滤器组成部件与材质：

1.接管、材质Q235A

2.法兰Q235A

3.环板Q235A

4.六角头螺栓45

5.法兰Q235A

6.密封垫、橡胶或金属缠绕垫片

7.护圈SUS304

8.六角螺母35

9.法兰Q235A

10.排污管Q235A

11.外壳Q235A

12.过滤网SUS304

13.支撑板A3

14.异径管Q235A

反冲过滤器主要特点：

1.过滤精度高：过滤精度范围广,d=0.5～1.2mm；

2.过滤水量大：该过滤器压力损失小，处理水量大，可达7000m3/h；

3.使用寿命长：由不锈钢楔形条状滤网及优质碳钢筒体组成；

4.综合成本低：无需拆卸和更换滤网，使用寿命长达20年；

5.操作简便效率高：无需接旁路，无需拆机清理，过滤反冲效果好。

反冲过滤器工作原理:

反冲排污过滤器通常由优质碳钢筒体，特殊结构的不锈钢楔形滤网，水流导向阀及排污装置所组成，如用户特殊要求，也可制成全不锈钢结构。当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经过滤网到出口。当过滤器需要排污时，关闭水流导向阀，打开排污阀，水流经滤网流入内侧，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。这样整个冲洗过程系统可正常运行，无需停机。

安装尺寸表:
