背景技术

目前，水力旋流器是工业上应用广泛的粒度分级设备，矿浆以较高的速度由进料管沿切向方向进入圆柱形筒体后，由于受到外筒壁的限制，迫使矿浆绕轴线做自上而下的旋转运动，由于矿浆中颗粒之间的密度和粒度的不同，所受到的离心力也不同，颗粒在旋流器中的运动速度、加速度及方向各不相同，粗而重的颗粒受的向心力大，被抛向筒壁，按螺旋线轨迹下旋到底部，作为沉砂从沉砂口排出。细而轻的颗粒受的离心力小，被带到中心，在圆锥形筒体中心形成内螺旋矿流向上运动，作为溢流从溢流管中排出，而细而重和粗而轻的颗粒组成中间矿浆流，受到相同大小的离心力和向上拽力的作用，因此它们进入溢流和沉砂的几率相等。
现有的水力旋流器对混合物料的分级作用是建立在颗粒密度、粒度和形状等物性的基础之上，因而其本身的特性决定了其存在一个明显的缺陷，通常为有用矿物的重矿物倾向于富集在沉砂中，尽管它们的粒度已经很细并且已充分解离，适用于进入后续作业。部分重矿物选择性地过磨，仍随着矿砂返回磨机再磨，不仅增加了不必要的磨矿费用，而且也对后续作业的效率产生了不利影响。
目的：解决现有水力旋流器分级效率低的问题。

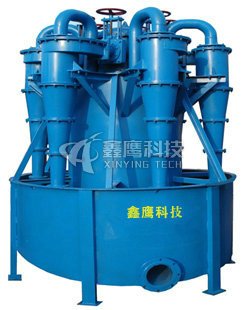

本公司研发的高效水力旋流器，能将分级效率由70%提高到85%，在矿石和脉石密度差较大的磨矿分级作业中，新型高效水力旋流器的分级效率比现有水力旋流器提高20%左右。如在铁矿石的磨矿分级作业中，用新型高效水力旋流器分级即能达到工艺要求，而不需配备高频振动进行二次分级。
