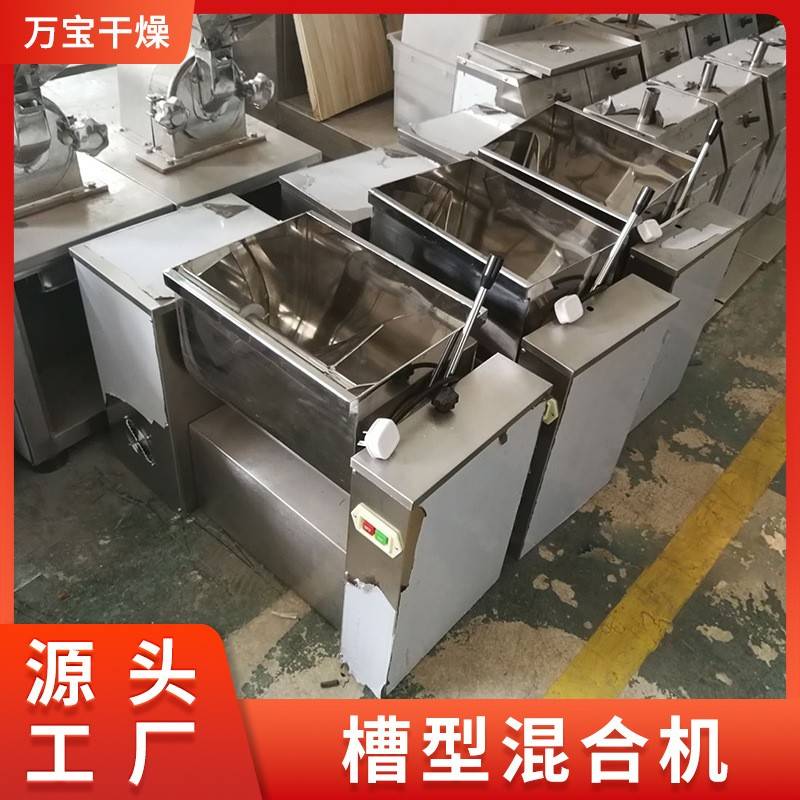

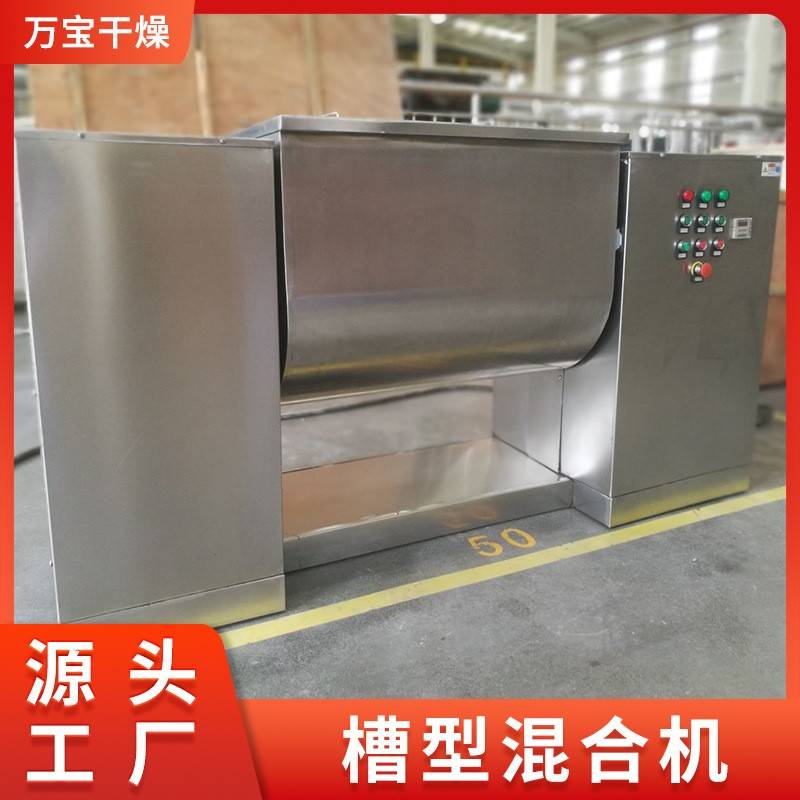

槽型混合机（CH 系列，卧式可倾式槽形混合机）

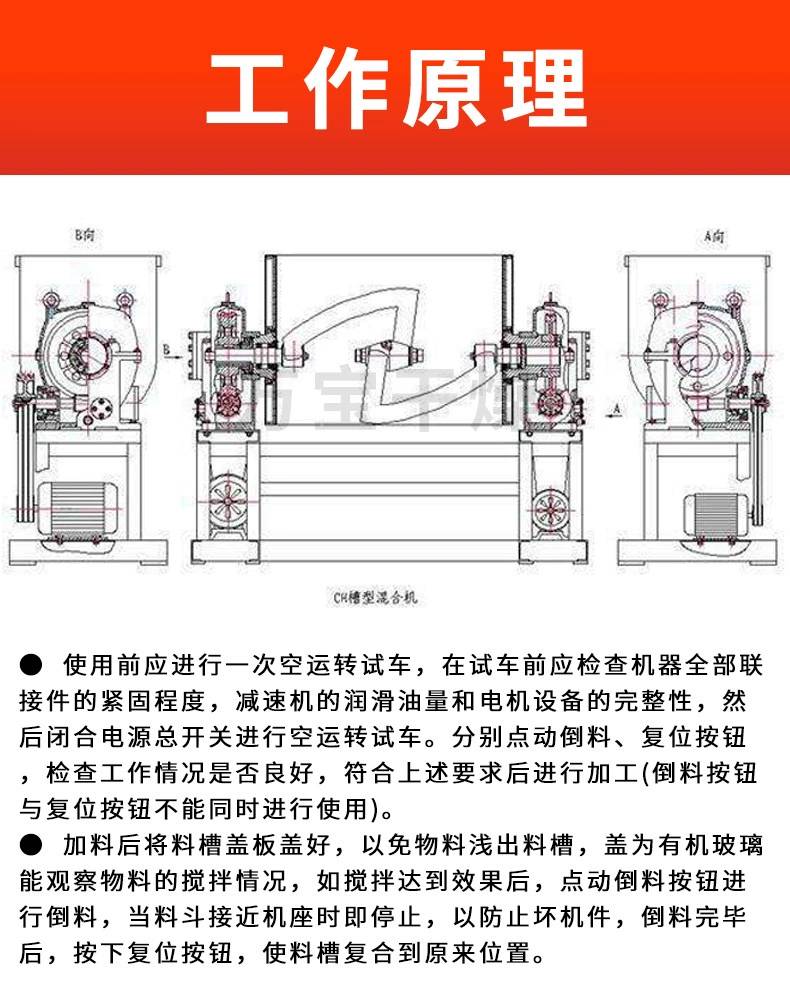

一、工作原理

槽型混合机主体为U 型卧式料槽，槽内装有 S 型（双螺带）搅拌桨，电机经减速机带动桨叶低速旋转。 搅拌桨推动物料同时做轴向往复翻动 + 径向翻滚 + 剪切揉合；外层螺带把物料推向中间，内层螺带将物料推向两端，形成持续对流循环。粉体、湿料、膏状物在槽内不断折叠、穿插、打散结块，实现粉 - 粉、粉 - 液混合。 混合完成后，料槽可电动翻转（翻转 105°）倾倒出料，是强制搅拌式混合设备（和方锥无桨回转混合机有明显区别）。

二、设备特点

✅优点

1. 适用物料广：干粉133、湿粉7229、膏状6929、糊状物料都可混合，可加液体润湿制软材（制药湿法制粒常用），能打散结块物料，混合带有剪切揉合作用。

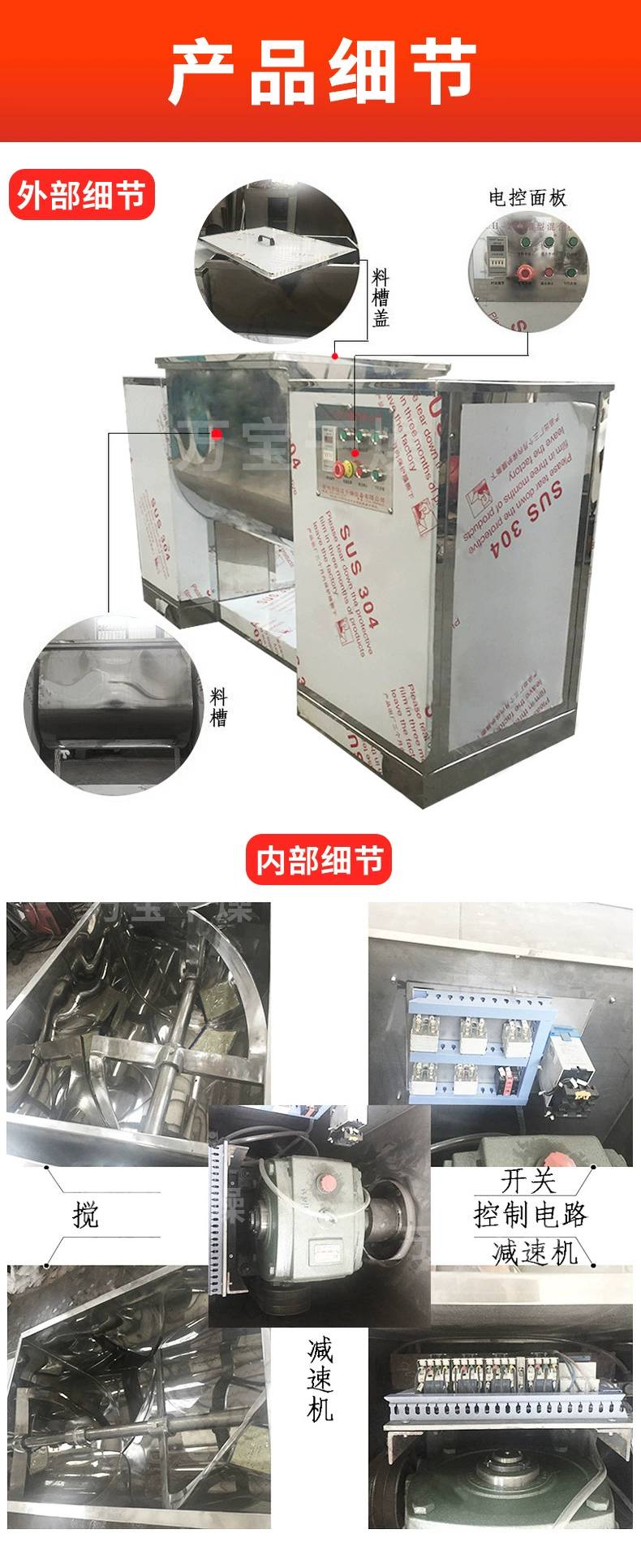

2. 操作直观：开盖投料，可观察混合状态；定时控制，到时间自动停机；电动倾翻出料，操作简单。

3. 符合 GMP：接触物料 304/316L 不锈钢，内壁抛光，易清洗；轴端密封减少粉尘泄漏。可选夹套，可加热 / 冷却物料。

4. 结构紧凑：整机占地小，通用性强，价格相对低。

❌缺点

1. 存在搅拌死角：槽边角少量物料不易完全翻动；装料系数一般 30%～50%，不能装满。

2. 桨叶会破碎物料：有强制搅拌，脆性颗粒容易被打碎；不适合怕破碎的颗粒。

3. 清洗工作量大：搅拌轴、桨叶缝隙容易积料，换品种必须彻底清洗。

4. 粉体分层：密度相差极大的干粉，长时间混合易出现轻微分层，干粉总混效果弱于方锥混合机。

三、应用领域

1. 制药行业：中药浸膏粉、药粉混合，湿法制粒前软材搅拌（常用场景），片剂、胶囊辅料混合。

2. 食品行业：面粉预拌粉、香辛料、馅料、酱料、代餐粉、糕点原料、调味品膏体。

3. 化妆品：面膜泥、膏霜基质、彩妆粉体。

4. 化工：颜料133、腻子膏7229、洗涤剂粉体6929、小型膏状助剂。

5. 其他：饲料添加剂、陶瓷泥料、农药湿性粉剂。

对比提示：槽型适合湿料、膏料、制软材；方锥混合机适合干燥颗粒粉体总混，不适合膏状物料。

四、技术参数（CH 标准系列）

表格

通用参数：

• 装料系数：30%～50%

• 混合时间：5～20min 可调

• 出料方式：槽体翻转倾倒式出料

五、维护保养

（一）每班日常保养

1. 开机前：检查料槽内部无残留物料；检查两端轴封有无漏粉；检查急停按钮、倒料限位保护有效；空机试转，无卡滞异响再投料。

2. 运行中：严禁手、工具伸入槽内；禁止超量投料；留意电机温升，出现异响、震动立刻停机断电。搅拌和倒料不能同时动作。

3. 停机后：清空物料，清洗料槽、S 桨、轴端缝隙；擦干水分，防止轴封锈蚀；清理控制柜表面粉尘，电控箱严禁进水；填写运行记录。

（二）定期保养

1. 每周：检查搅拌轴两端密封，磨损漏粉及时调整；检查倒料机构链条 / 蜗轮，清理粉尘；检查各连接螺栓紧固情况。

2. 每季度（运行约 500h）：减速机检查油位，油液发黑、浑浊则更换；轴承加注润滑脂；检查密封圈老化情况。

3. 每半年（2000h）：全面紧固整机螺栓；校验时间控制器、限位开关；检查桨叶磨损、变形，桨叶与槽体间隙变大需要校正。

4. 年度大修：拆开轴端密封组件，更换全部老化密封件；检查焊接部位；电机绝缘检测；对槽体抛光面检查腐蚀划痕。

（三）长期停机保养

清洗干净，完全擦干；桨叶、槽体内壁可做防锈处理；将料槽放回水平原位；切断电源，整机防尘遮盖；每月短时空转几分钟，防止轴承卡死。

（四）安全注意事项

1. 检修、清洗必须断电挂牌上锁，防止误启动。

2. 清洗水不能冲入电机133、减速机7229、电气箱6929。

3. 混合腐蚀性物料，密封件更换周期缩短。

4. 倒料区域禁止站人，防止物料飞溅、槽体挤压伤人。
