液相加氢桌面式固定床反应器

产品介绍：

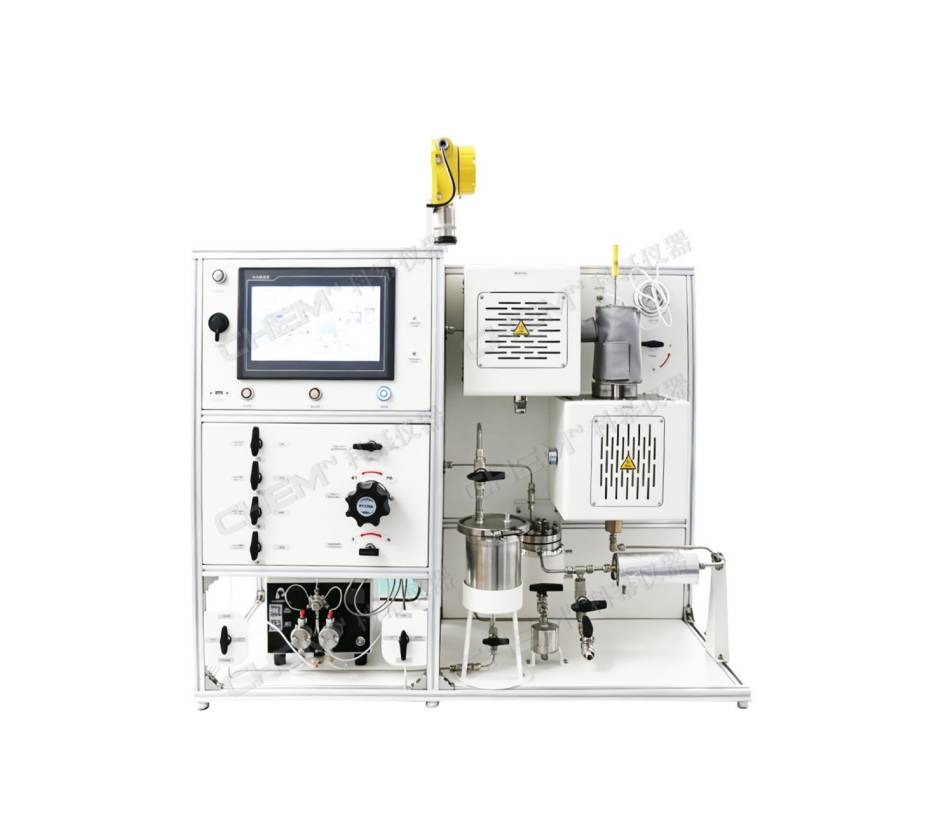

本装置为一台液相加氢桌面式固定床反应器，是用于石油化工、精细化工及新能源领域的关键设备。物料通过催化剂床层实现液相原料的加氢反应。反应管采用卡钳式密封结构设计，具有拆装操作简便、易清洗、耐高温高压等优势；桌面式框架，整体装置立式可移动，外形小巧。系统由进料系统（三路气体质量流量控制器＋双柱塞泵）、反应系统、产物处理系统、管阀件、监测元件及控制系统组成，可支持氢气自动补压、产物循环进料、石英内衬装填涂布式催化剂等定制扩展，广泛应用于各类液相加氢工艺。

产品特点：

1、精确进料：配备三路气体质量流量控制器（量程100ml/min，精度±1%F.S.，适用N₂、H₂、CO₂）与一台双柱塞并联式柱塞泵（流量0.01～5ml/min，耐压≤30MPa），实现对气液相反应原料的精确计量与控制。

2、高温高压可靠反应：反应管采用哈氏合金C276材质（内径10mm、长度300mm），设计温度700℃、设计压力10MPa，使用温度室温～600℃；配程序多段PID控温加热炉，加热区长度160mm，对开式开启结构，外部设置保温结构。高压容器设计符合GB标准，耐高温高压及腐蚀性介质。

3、完善产物处理：配置316L冷凝器、低温循环槽（-10~98℃）、气液分离器与缓冲罐，实现产物的冷凝、气液分离与收集；可选配液体产物罐（1L）实现产物循环进料。

4、多重安全联锁：集成三级安全联锁：安全连锁1超温声光报警并断电；安全连锁2超压声光报警并断电、切断气源；安全连锁3配氢气体探测报警器（50/100μmol/mol两级报警），一级声光报警、二级断电保护并切断气源。系统支持氢气自动补压（压力波动±5bar以内）。

5、灵活适配与远程操控：10.2英寸MCGS触摸屏，支持电脑远程操控与数据记录；可定制反应器内构件，兼容多种催化剂；反应管内可选配石英内衬（内径6mm），供涂布式催化剂装填。

技术参数：

行业分类和应用方向：精细化工行业，液相加氢方向
