LG360E甲基苯甲酸辊压式干法制粒机

甲基苯甲酸物料特性（干法适配性）

甲基苯甲酸（邻/间/对三种异构体）为白色结晶粉末，遇水/热易结块、部分热敏，非常适合干法制粒。

熔点：100–180℃（随异构体不同）

水分要求：≤3%（干法关键，防粘辊）

粒度：80–120目，流动性一般，需加助流剂

可压性：中等，需润滑剂防粘辊

二、干法制粒机选型（LG系列主流）

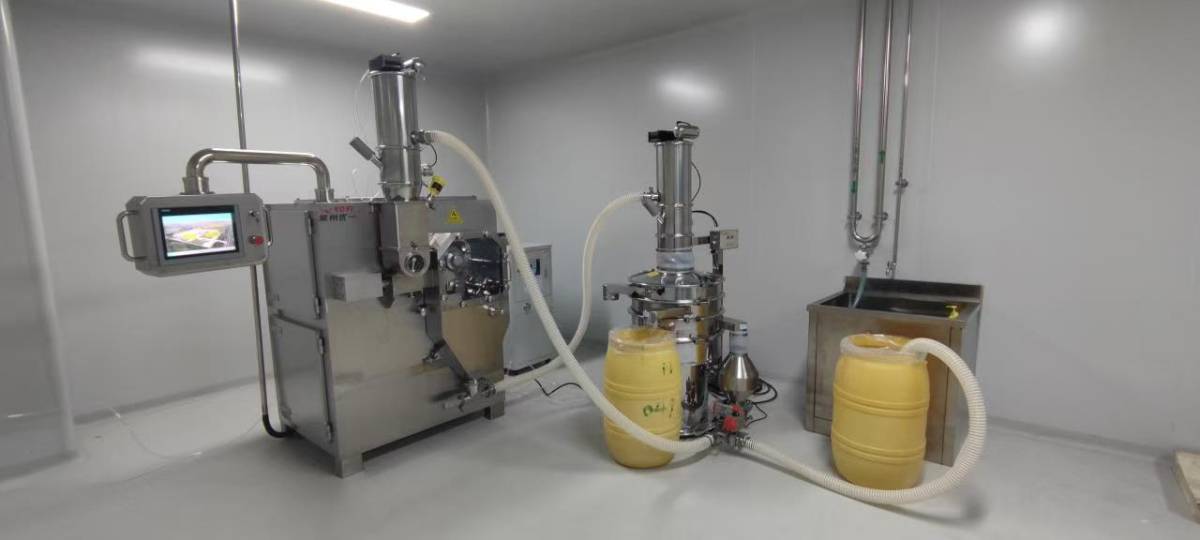

推荐机型：LG360E 辊压式干法制粒机（适配化工/医药粉体）

核心参数（适配甲基苯甲酸）

 压辊尺寸：φ360×200mm，材质304不锈钢/镀铬（防腐蚀、防粘）

辊压压力：50–80bar（可调，匹配物料硬度）

辊速：10–30rpm（低速防过热）

进料：双螺杆强制喂料+真空脱气（防分层、提高片材密度）

冷却：辊内水循环（控温≤40℃，避免物料熔融粘辊）

成品粒径：0.5–2mm（换筛网可调）

产能：300–500kg/h（工业级）

甲基苯甲酸干法制粒工艺（关键控制点）

配料混合（预处理）

甲基苯甲酸 98% + 硬脂酸镁 1%（润滑剂） + 二氧化硅 1%（助流剂）

混合：三维混合机，10–15min，均匀度 RSD≤5%

干法制粒流程

真空上料→料斗→双螺杆预压脱气（排除空气，防片材疏松）

辊压成型：压力60–70bar、辊速15rpm，压成0.8–1.2mm薄片

破碎→整粒→筛分：筛网1.0mm，细粉（<0.5mm）回流循环

成品颗粒：0.5–1.0mm，堆积密度提升1.8–2.2倍，流动性显著改善

 常见问题与对策

粘辊：水分超标（>3%）→烘干至≤2%；压力过高→降至50–60bar；辊温高→加大冷却水流量

颗粒易碎：压力不足→升至70–80bar；细粉多→降低整粒转速、增大筛网孔径

片材不均：进料不稳→校准螺杆转速；物料分层→混合时加少量助流剂

设备优势（对比湿法）

无溶剂、无干燥：避免甲基苯甲酸遇水分解/变色，纯度保留100%

低温工艺：辊温≤40℃，保护热敏成分

流程短、能耗低：比湿法节能40%+，无废水排放

颗粒质量优：粒度均匀、流动性好、崩解快（后续压片/充填更稳定）

小试/中试：LG100/LG200（产能50–200kg/h）

工业生产：LG360E（产能300–500kg/h，适配甲基苯甲酸特性）

材质要求：接触物料部分316L不锈钢（防腐蚀、符合医药级）
