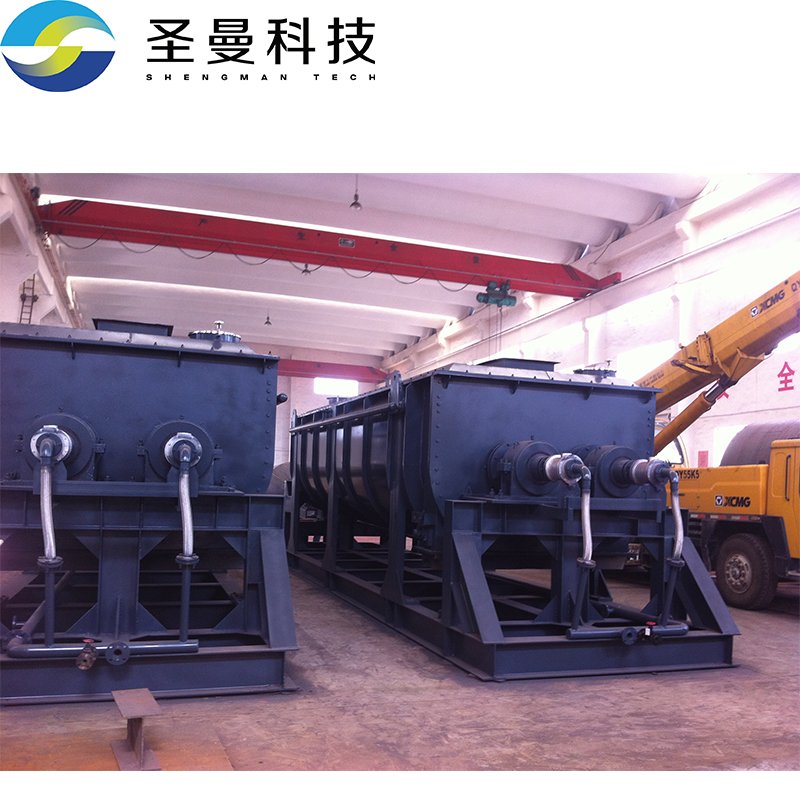

型号：GJY-180双桨叶干燥机

 1、进料口与叠螺机配做，配备用接料口，接料口配气动插板阀。进料输

送量：1.5t/h，4kw变频调速。出料输送量：0.5t/h，2.2kw。

2、主机采用单输出轴减速机，整体式机座，电机与减速机采用皮带轮传

动，减速机与主机采用定制齿轮传动。双轴之间采用齿轮传动。电机一级能效。

3、干燥机不锈钢与碳钢焊接焊条选用镍基焊条如Ni307。焊接处须做无

损检测如RT、UT。

4、干燥机外观要求部分引用《空心桨叶干燥机》（JB/T11361-2013）

第4.2.2条，以下为引用标准中所列重要参数，纳入评议范围：

★干燥机焊接处焊缝应平整圆滑，焊缝表面粗糙度不大于Ra3.2μm。

5、干燥机主要性能参数部分引用《空心桨叶干燥机》（JB/T11361-2013）

SET 1 A360807

第4.5.4-4.5.7条，以下为引用标准中所列重要参数，纳入评议范围：

★干燥机桨叶轴与轴承底座组装后，其两端头的径向圆跳动不得大于

0.3mm。

当桨轴的长度小于或等于2m时，桨叶与筒体之间的缝隙不得大于5mm；

当桨轴的长度大于2m时，桨叶与筒体之间的缝隙不得大于10mm。

干燥机负荷运转时，噪声应不大于80dB（A）。

干燥机的干燥强度不应小于10kg(H2O）/（M2∙h）。

干燥机的能耗不应大于3.5×106J/kg(H2O）。

6、撬装系统到货需提供桨叶压力检测报告；桨叶与主轴焊缝须提供探

伤检测报告。

7、减速机品牌参照或相当于SWE、弗兰德、koldban，电机品牌参照

或相当于ABB、西门子、汇川。

8、主机内筒体材质C276哈氏合金厚度12mm，加热半管89厚度4mm，

主机顶盖C276哈氏合金厚度3mm，端板碳钢厚度25mm贴3mmC276哈

氏合金，中心轴规格φ480材质碳钢厚度35mm贴C276哈氏合金厚3mm，

叶片C276哈氏合金，桨叶叶片板厚度10mm。

9、干燥机外保温采用80mm硅酸铝，外包1.5mm碳钢板，表面喷漆。

10、主机采用高温轴承，可折式结构。轴承配冷却装置。

11、一体式整体钢架底座。换热面积：180m2。

12、干燥机的尾气粉尘排放指标部分引用《环境空气质量标准》

（GB3095-2012）第4.2条表1，以下为引用标准中所列重要参数，纳入评

议范围：

★颗粒物（粒度小于等于10μm）浓度限值：70μg/m3（年平均）、150

μg/m3（24小时平均）；颗粒物（粒度小于等于2.5μm）浓度限值：35μg/m3

（年平均）、75μg/m3（24小时平均）

13、配套旋风除尘，配出料卸料阀，功率0.75kw。旋风采用蒸汽凝液伴

热，防止冷凝结露。列管冷凝器换热面积180平方米，配反冲洗水泵功率3kw。

管道配汽水分离器，风量4500m³。风量75.3m³/min，风压58.8KPa，功率

110KW。旋风冷凝器材质2507不锈钢，冷凝器2205不锈钢，风机3016L

不锈钢。

14、304防爆电柜箱，PLC自动控制。电气元件、变频器品牌参照或相

当于西门子、ABB、施耐德。S-1500型PLC系统，配套15寸触摸屏，品牌

参照或相当于西门子、ABB、施耐德。仪表配主机压力变送器、主机出风温度

计，品牌参照或相当于E+H、横河、Rosemount。

15、配套氧含量分析仪，2套，一用一备，开关量报警连锁电器调节
