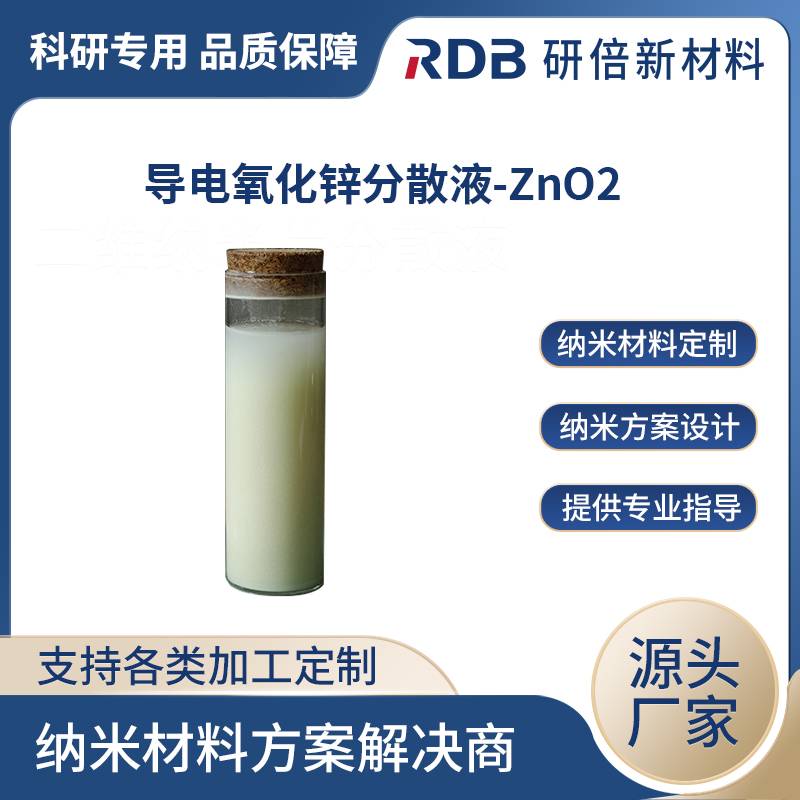

上海研倍新材料 专业生产纳米材料 导电氧化锌分散液 ZnO2 纳米分散液
1、产品信息
货号 | 纯度 | 规格 | 形貌 | 备注 |
RDB-FSY-DDTiO2 | 30% | 200-300nm | 球形 | 水性，阴离子 |
2、产品规格
1、样品测试包装客户指定（＜1kg/袋装）
2、样品产品包装（1kg/袋装）
3、常规产品包装（1kg/2kg/5kg/10kg）
备注：内：充惰性气体 外：铝箔袋真空。可根据客户要求指定包装。
3、产品概述
产品通过“选用净化原料+生产纯化工艺+品控智能控制”制备生成，产品具有技术含量高、晶相纯、磁性异物少、含水量低、化学性能稳定的特点。
4、产品用途
显示技术:
液晶显示器 (LCD) 背光:作为透明导电电极，虽然导电率低于ITO，但在一些对成本敏感且对导电率要求不太高的LCD应用中可以作为替代材料。
触摸屏:类似于LCD应用，可以用于低成本触摸屏的制造，但其性能可能不如使用ITO的触摸屏。
OLED 显示器:在一些OLED 显示器中，它可以作为透明电极，尽管ITO仍然是主流选择。
光伏器件:
太阳能电池:作为透明导电电极，可以降低太阳能电池的成本，但效率可能不如使用ITO或其他高导电性透明材料的太阳能电池。在一些薄膜太阳能电池中，AZO 有一定的应用。
其他电子器件:
透明加热器:可以制备成透明加热器，用于除霜、除雾等应用。
传感器:在一些对导电性要求相对较低的传感器中，可以作为敏感元件的材料。
光学涂层:
抗静电涂层:由于具有导电性，可以用于制造抗静电涂层，保护电子器件免受静电的损坏。
