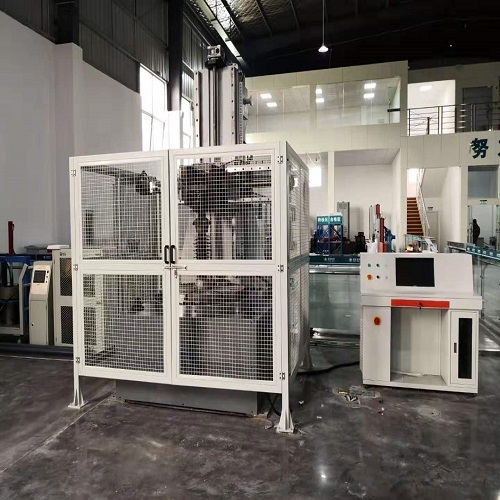

QJWH-50KN绝缘子弯曲扭转试验机产品介绍:
我公司QJWH系列电子式弯扭试验机适用于支柱绝缘子的弯曲、扭转试验,可用于柱式绝缘子、
复合绝缘子、针式绝缘子、棒形绝缘子、棒形复合绝缘子、玻璃绝缘子、避雷器、护套绝缘子、
瓷芯棒、复合芯棒、套管、空心绝缘子、穿墙套管等弯曲扭转测试。满足 1000kV 及以下支柱
瓷绝缘子的弯曲试验、扭转试验、负荷下的偏移试验和逐个机械试验。
本设备是弯扭复合试验机,采用电子式伺服电机控制技术,弯曲、扭转及高度调节全部
采用伺服电机驱动,能自动任意闭环控制力、变形、位移,具有负荷保载功能,控制精度高、
长期使用稳定性强、易维护保养。避免了过去油缸加载,在长期使用后油脂、油温的变化影响
控制精度精度,以及漏油、难维护等现象。
这款(全电子式)弯扭试验机是目前国内外绝缘子行业、国家电力科学研究院、地方
电力研究 院(所)及绝缘子生产厂家一致好评认可的绝缘子检测设备。
目前装备QJWN系列电子弯扭试验机的客户有:大连电瓷、大连北方避雷器、吉林泷鑫、南京电气、
江苏中天、泰安泰开、长园高能、新疆电力科学研究院。
绝缘子弯曲扭转试验机技术参数
1.试样高度:2500mm
2.精度等级:1 级
3.抗弯负荷:50kN
4.弯曲试验力有效测量范围(kN):1%~100F•S(1kN~100kN)
5.弯曲负荷测量精度:示值的±1%
6.弯曲行程:1000mm(变形量)
7.弯曲控制方法:电子式伺服闭环控制(力、位移、变形闭环任意程序控制)
8.扭矩:10kN.m
9.扭转试验力有效测量范围(kN):1%~100F•S
10.抗扭负荷测量精度:示值的±1%以内
11.四点方向弯曲转换方式:90°自动完成
12.扭转角度:任意控制(扭转加载速度,角度-时间、力值-时间任意选择控制);
13.扭转角度测量精度:0.1°
14.扭转控制方法:电液伺服闭环控制(力、位移、角度闭环任意程序控制)
15.负荷保载时控制误差:≤±1%
16.试验力速度控制调节范围:1~100F•S/s
17. 试验力速度控制相对误差:
控制速度<0.05% F•S/s 时:±1%
力控速率≥0.05% F•S/s 时:±0.5%;
18.速度精度:±0.5%
19.试验速度:0.001~500mm/min (扭转0~2r/min)加载控制速度在此范围内任意设定,快慢连续可调(快速时,提高工作效率);
20.活动横梁升降:伺服电机驱动,无级调速
21.扭转控制方法:伺服电机闭环控制(力、位移、角度闭环任意程序控制)
22.负荷分辨率:5000 码(内外不分档,全程只有一个分辨率,无量程转换冲突);
23.工件试验高度:2500mm
24.工作法兰盘直径:Ф800mm(8 等分 T 型槽)
25.试样与法兰盘连接方式:T 型滑块共 32 件,每件内螺纹M16、 M18、M20、M22四种;
26.位移测量精度:≤±0.5%
27.位移分辨率:0.001mm;
28.恒负荷、恒位移、恒角度、恒扭力保持精度:优于示值的±1%
29.工作条件:环境温度:20±10℃,相对湿度:≤85%;
30.恒速应力控制范围:2N/mm2.s-1~60N/mm2.s-1
31.安全保护:电子限位保护及指示灯闪烁
32.超载保护:超过负荷 3%时自动报警并停机
33.过载保护:本设备是实时三闭环控制自动调整,由于异常情况出现而发生实际试验力高于或低于设定试验力时,有自动调整功能;
34.试样断裂保护:试样拉断后程序自动停止并卸除试验力
35.电磁干扰和地电位抬高保护:控制、测量系统有防电磁干扰除强电磁外
36.试验数据能任意存取,并实现数据和曲线的再分析,包括局部放大和数据再编辑可按 用户要求输出不同的报告格式;
37.保载时间:保载时长小于 100 小时,满足 96 小时保载试验,耐受试验,程控试验,用户任意设定,连续可调;
绝缘子弯曲扭转试验机售后服务
我公司产品质量保证期一年,终身服务。在质量保证期内,对由于设计、制造、工艺或材料的缺陷所发生的故障负责,并免费修理和更换有缺陷的零件或整机。
在质保期满以后,我方将以优惠价格提供保修服务,更换件只收取成本费用。
若设备发生故障,在接到需方书面通知2小时内答复。如需派人到现场时,24小时内技术人员到达现场解决有关技术问题。
