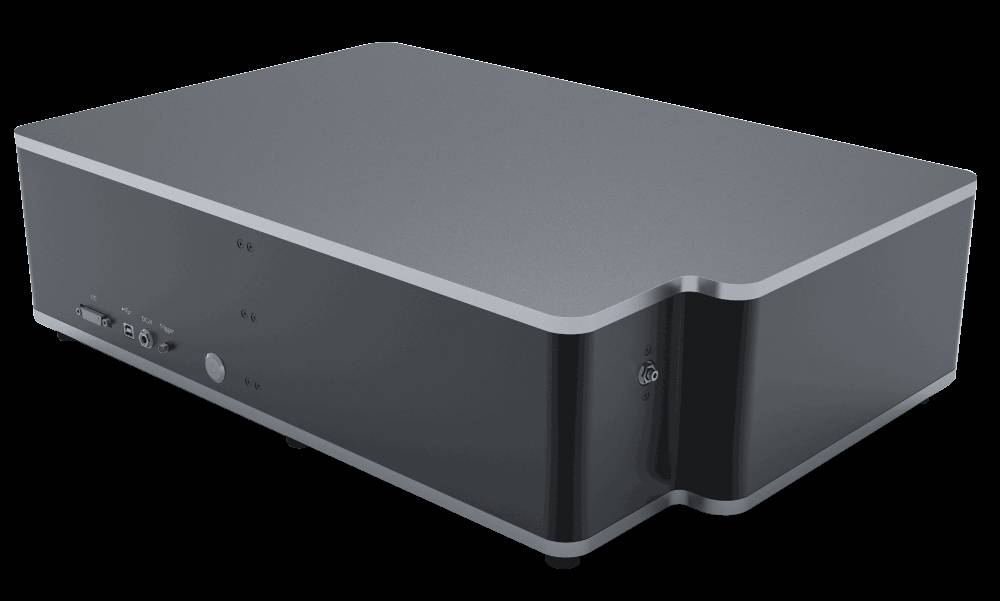

ATP7380 零像差超高分辨率成像光谱仪

产品定位

常规光谱仪做成像时往往要向像差妥协，ATP7380 的思路是先把像差消掉——零像差设计配合 C-T 结构与超环面彗差校正，空间通道数可达 506 个，多根光纤同时成像不再互相干扰。

焦长同为 210、350、510、810 mm 四档，塔轮内置 3 片反射光栅，刻线密度从 90 到 3600 线/mm，覆盖 180 nm - 2.5 μm，波长与分辨率的组合可按需定制。进光支持 SMA905 光纤或自由空间，双出口允许同时接两个探测器；配 18 bit ADC（输出 16 bit），数据由 USB 2.0 读出，另带外触发同步信号，便于与脉冲光源或位移平台联动。供电为 12 V 直流，电流小于 4 A。

性能清单

· 零像差光路，空间分辨率突出

· 空间通道数** 506

· 分辨率极限 0.01 nm

· 焦长 210 / 350 / 510 / 810 mm 四档

· 波长 180 nm - 2.5 μm（依光栅而定）

· 塔轮内置 3 片光栅，90 - 3600 线/mm

· 12 V 直流供电，电流 < 4 A

· 18 bit ADC，输出 16 bit

· SMA905 光纤或自由空间进光

· 双出口，可同时挂载两类探测器

· C-T 结构，配超环面彗差校正

· 转栅与波长扫描由计算机控制

· USB 2.0 数据接口

· 外触发同步信号

主要用途

· 拉曼光谱

· 荧光光谱

· 光致发光光谱
