一、概述

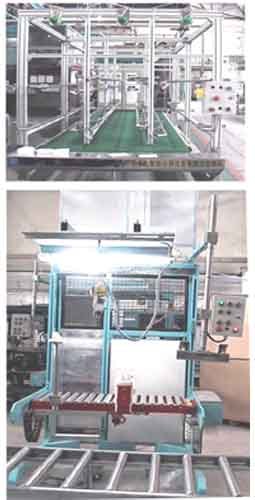

该试验台由微机控制系统、水槽、电动翻转架、夹具、自动注水抽水系统（能够实现和其它项目通用）、燃油箱进、出口密封装置等组成。

（1）能够承载不同规格尺寸的燃油箱并能固定；

（2）能够实现燃油箱的任意角度翻转并能固定；（注：国标要求是翻转180°，欧标有90°的要求，因此设计可以在任意位置翻转锁止）

（3）附有燃油箱密封装置，保证翻转时进水口没有水渗漏；

（4）自动注水抽水系统能够实现和其它项目通用并具有可移动性，通过注水泵向燃油箱内注水，其注水过程由试验控制系统实时显示并在规定量停止，注水量可以按试验需要任意设定。试验完成后由抽水系统直接将水从油箱里抽出。

（5）有些油箱加油口可能会比较长，需预留位置（1000mm）保证翻转时不致碰地；

（6）计算机控制时间，计时时间到蜂鸣器报警；

（7）电动翻转架底部为水槽，以保持地面清洁；

油箱放到旋转台后装夹固定，在空载的情况下通过电动翻转台将油箱翻转180度，将称重杯定位在燃油箱箱盖下方。然后再将油箱翻转回位。通过流量控制装置装入额定量水后密封，油箱通过计算机控制操作平台翻转180度，将15秒稳定后一分钟内的漏液去皮称重。油箱盖正下方放置有电子天平，通过数据线和计算机连接，油箱翻转后15s内油箱盖下方设置一块挡板，1min计时开始挡板自动撤离，用户可通过计算机采集的漏液重量，打印试验结果，操作平台旋转时配套光控保护栅栏起安全保护功能。

二、被试品规格：

燃油箱数据：

金属油箱**尺寸（长×宽×高）：2000×872×700 mm；

塑料油箱**尺寸（长×宽×高）：1300×500×400 mm；

**额定容量：1.22 m³。

三、主要参数

1、压力范围：1～100KPa

2、分辨率：0.1KPa

3、精度：±0.5%F.S）

4、速度范围：0.1～720°/min

5、控制精度：±0.5%F.S

6、负荷范围：1～100g

7、分辨率：0.1g，

8、负荷精度：±0.5%F.S

9、水箱容量：1.5 m³

10、电源：交流380V 5KW

11、重量：1吨

12、外形尺寸：（长×宽×高）2400×1500×2000

四、配置

序号	名称	型号规格	数量	说明
1	主机平台	ZNS-GM01	1台	其中包括主体框架、反转平台等。
2	反转机构	ZNS-FZ01	1套	其中包括伺服电机、减速器、控制电路等。
3	计量控制装置	ZNS-JL01	1套	其中包括压力传感器、称重系统、采集电路等。
4	水箱	ZNS-SX01	1套	智能加工
5	工装夹具		1套	智能加工
6	研祥工控机		1台	外购
7	显示器		1台	19寸外购
8	打印机	HPA4彩喷	1台	外购
9	控制柜		1台	外购
