产品型号

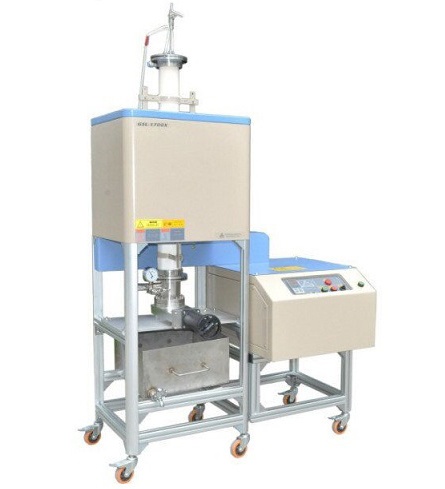

4″真空立式淬火炉OTF-1200X-4-VTQ

主要特点

1、双层壳体，风冷结构可保持壳体表面温度<65℃。

2、立式可开启，易于安装。

3、密封的液体容器通过闸阀与?100mm的石英管相连，使得样品坠入液体容器不受污染。

4、PID控制器，可以设置30段控温程序，可精确控制加热、冷却速率和恒温时间，另设有过热和断偶保护功能。

5、设有超温报警保护功能，允许无人看守。

6、1个钩环穿过Al₂O₃炉塞固定在顶部法兰，用金属丝来悬挂样品或坩埚。

7、底部法兰通过CF-100转接头和1个4"闸阀连接，闸阀连接一个淬火容器。

8、若进行真空下淬火，需在淬火容器中盛装冰水或冷油。

9、已通过CE认证。所有电器元件（>24V）都通过了UL/MET/CAS认证。若用户自行承担认证费用，本司保证单台设备通过德国TUV认证和CAS认证。

技术参数

1、电压：AC208V-240V50Hz/60Hz

2、功率：3KW

3、石英管：外径?100mm，内径?94mm，长1450mm

4、加热元件：掺钼铁铬铝合金电阻丝

5、加热区域：440mm

6、恒温区域：150mm，±1℃（由于测量手段及外部环境的影响，测量结果可能会有偏差，此数据仅供参考，不作为技术指标，如需准确的恒温区数据，请与我司销售人员联系）

7、工作温度：**1200℃（<1h），连续工作1100℃

8、加热速率：≤20℃/min，建议速率≤10℃/min

9、控温精度：±1℃

10、热电偶：K型

11、通讯接口：RS485

12、真空法兰：4"不锈钢密封法兰（含真空表和阀）

13、真空度：0.05torr（取决于真空泵）

14、淬火容器：400mm×400mm×200mm

产品规格

尺寸：660mm×400mm×1450mm；重量：约85kg

可选配件

1、真空泵

2、PC控制软件和接口模块

注意事项

1、炉管内气压不可高于0.02MPa。

2、由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀。（建议选购本司的减压阀，量程为0.01MPa-0.1MPa，更加精确安全）

3、当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态。

4、进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击。

5、石英管的长时间使用温度<1100℃。

6、对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数。若气压表示数大于0.02MPa，必须立即打开泄气阀，以防意外发生（如炉管破裂、法兰飞出等）。
