产品型号

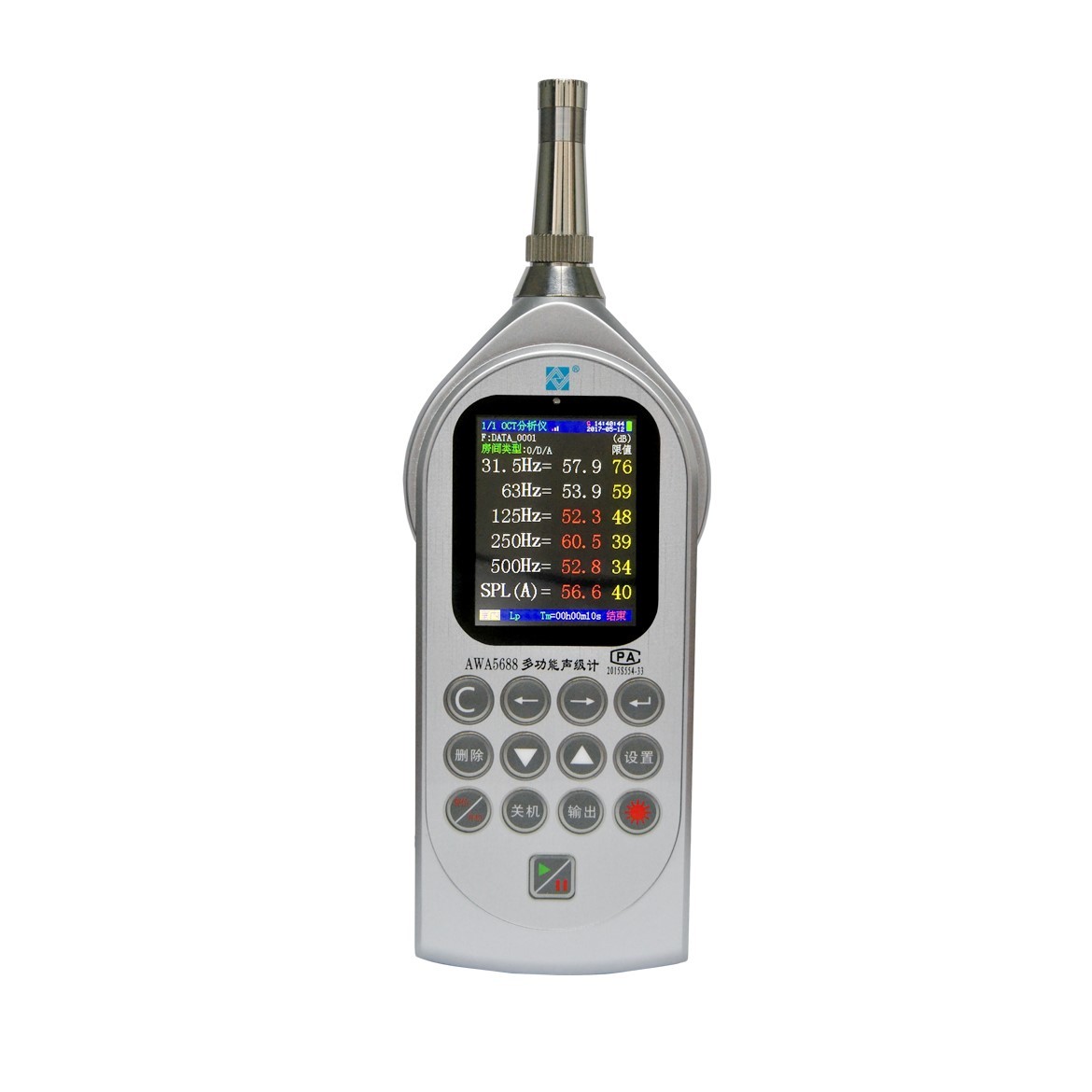

AWA5688型多功能声级计

执行的国家标准

GB/T 3785-2010/IEC 61672-1：2013 / GB/T 3241-2010/IEC 61260-1：2014 2级

执行的计量检定规程

JJG 188-2017《声级计》、JJG 778-2005《噪声统计分析仪》、JJG 449-2014《倍频程和分数倍频程滤波器》

频率范围

20 Hz～12.5 kHz

测量范围

28～133 dB（A）；33～133 dB（C）；40～133 dB（Z）

频率计权

并行（同时）A、C、Z

时间计权

并行（同时）F、S、I

显示器

2.6寸彩屏显示，分辨率240×320，显示内容丰富，背光延时为常开时，亮度自动调节，其他可手动调节

主要测量指标

Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD和24小时自动测量的Ld，Ln，Ldn等。

注：x为A，C，Z，y为F，S，I，N为1～99用户可选个整数

A/D采样频率

48k次/秒

24小时自动监测

每小时测量1次，每次测量时间可在1 min～1hour之间选择，可连续测量多组24小时

储存

32Mb，3300组带分布图的单统计分析结果

输出接口

1) 交流输出，输出功率：150 mW，可接8 Ω监听耳机

2) 直流输出：输出与当前显示的声压级成比例的直流信号，15 mV/dB

3) RS232接口：与计算机通信，通过相关微型打印机可打印出测量结果及相关图表

4) USB接口：与计算机通信，固件升级，符合USB1.1标准，兼容USB2.0标准

打印功能

AH40型点阵打印机，打印数据能长时间保存

内部日历时钟

误差小于1分钟/月，可GPS授时、校时

校准

配套使用AWA6223F型多频点校准器，满足HJ 707-2014环境声监测技术规范中对声级校准器的要求

电源

4节AA碱性电池，可连续使用30小时以上，满足环境监测中对24小时连续监测的要求

外形尺寸（mm）

260×80×30

质量（kg）

0.35

工作环境

工作温度范围：0 ℃～40 ℃；相对湿度：25 %～90 %；大气压力：65 kPa～108 kPa

配置

配置名称

备注

主机

AWA5688主机(含测试传声器、前置级等)

(必须选配测量软件)

软件选配

S5688-00000 基本测量功能

S5688-00101 噪声统计分析

S5688-00202 1/1 OCT分析软件

S5688-00303 1/3 OCT分析软件

S5688-00404 FFT分析软件

S5688-00013 DOSIMETER软件

S5688-00509 数字记录仪（数据采集记录）

S5688-00508 混响时间测量软件

硬件选配

GPS定位模块（内置、含GPS天线）

SD存贮模块

（内置、含32GB容量SD卡）

AWA8570A型电源模块

AWA8570B型短信模块

AWA8570AB型GSM/太阳能电池模块

AWA8732型延伸电缆（5m、10m、20m）

小三脚架（含带螺纹夹具）

AWA2581户外监测箱

AH40打印机（含打印纸5卷、说明书）
