描述

当有异常压力危及到筒仓结构时，VCP安全压力阀是*后的防护手段。这就是当筒仓内突然过大加压或过大负压时须立即处理的原因。即使是安全压力阀处于从未启用过的理想状态下，也必须保证在需要使用时，它是高效且可靠的。 经过在全世界范围内的100,000多次应用，VCP安全压力阀已证实，它在不同情况下都是完全可靠的。

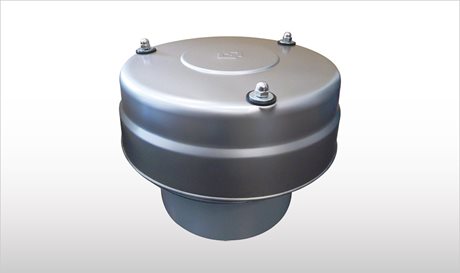

VCP安全压力阀的组成为：一个圆柱形外壳，带有用于连接焊接在料仓顶部套管上的底部法兰；盘状铁制内盖，在负压情况下，中心的弹簧杆工作；在过压情况下，外铁环工作，通过三根弹簧杆、垫圈和一个防腐蚀护罩来对外铁环进行定位。

功能

对于VCP安全压力阀，当压力值在预置范围内时，螺旋弹簧使阀盖保持关闭状态。三根外部弹簧杆使外部环形阀盖保持紧密闭合，直至筒仓内产生的压力小于弹簧力。 一旦压力值超过预置范围，阀盖便上推使压力释放。较小的阀盖从下方罩住外部阀盖的中心圆形开口。较小的阀盖通过单根弹簧杆固定，并通过筒仓内的标准大气加压到外部阀盖上。 抽压时，弹簧压缩并使阀盖下降。空气从筒仓外部进入，此时确保了快速的压力平衡并将中心阀盖推入关闭位。

产品特点

碳钢阀体（VCP2731B）、RAL 7001上漆或304不锈钢阀体 (VCP2732B)

不锈钢的防腐蚀护罩

阀体直径= 273mm (10 in); 356mm (14 in)

**空气容积13,000m3/h (7,650 cfm)

感应式信号传感设备

**预置负压值- 0.005 bar (0.07 psi)；**压力+ 0.05 bar (0.72 psi)

根据选择不同的安全阀可以设置**正压范围为+ 0.03 bar (0.4 psi) 至 + 0.08 bar (1.16 psi)；同时**负压为- 0.001 bar (- 0.014 psi)

重量： 273mm (10 in)为9.5 kg (21 lbs)； 356mm (14 in)为23 kg (51 lbs)

轻质设计，减小了整体尺寸，便于搬运

高度抗气压干扰

易于安装

可迅速进行维护

附件

Atex认证的类型适用于zone 21防爆等级

安装观察窗

电感传感器

防鸟网罩
