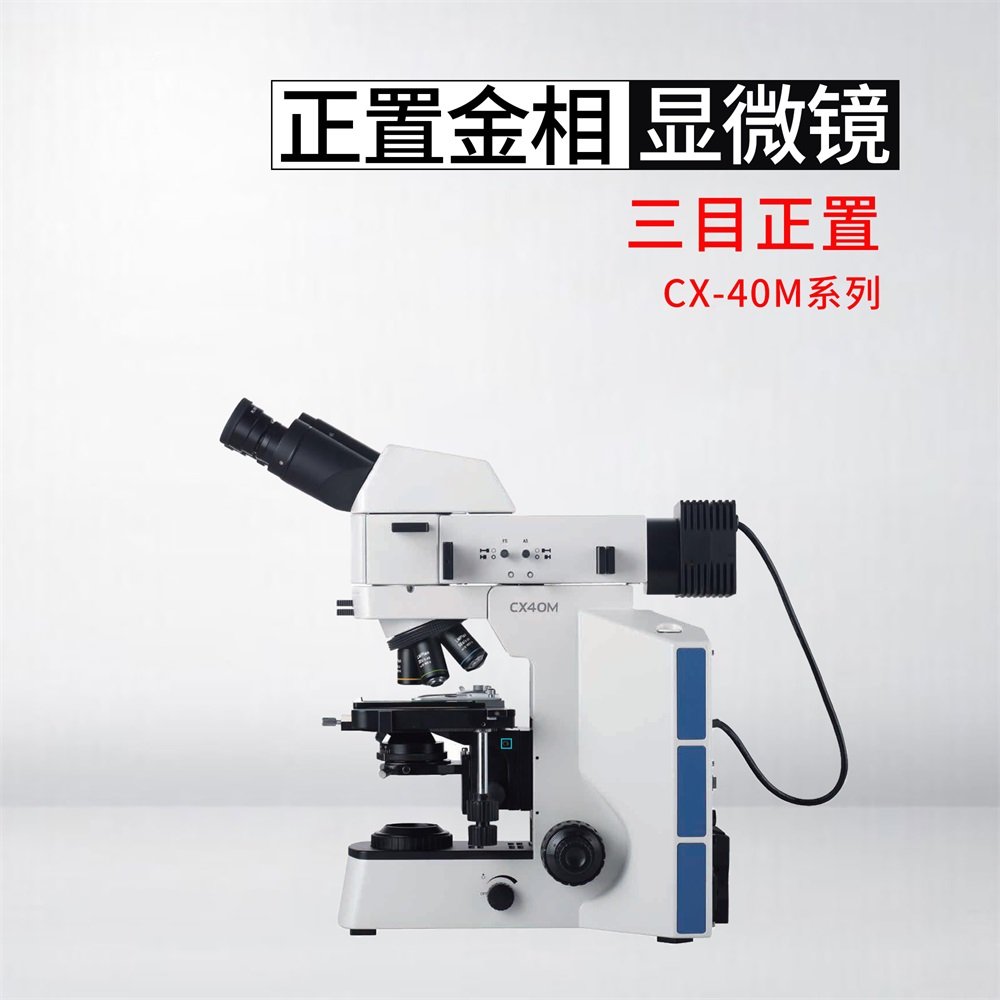

CX40M系统三目正置金相显微镜



   CX40M作为改良型金相显微镜，整合了我司销量机型 XYM、MX4R 及Z新研发的RX50M研究级金相显微镜的多项技术优势，并根据市场需求重新优化配置整体性能。CX40M以优异的成像性能、舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。

中大型正置金相显微镜，提供优越的图像质量和稳固可靠的机械结构。

●采用新生儿睡床Z佳舒适角度（30°）的观察筒，能够缓解用户在长时间工作状态     下的紧张与疲劳，保证Z佳观察状态。观察筒上的刻度，方便用户自行调节Z佳       瞳距范围。 ●落射照明器采用柯拉照明系统，带视场光阑、孔径光阑和斜照明装置；预设起偏       镜、检偏镜与滤*片插槽。 ●单颗 5W LED暖白光照明（3000-3300K），与同类LED照明相比，能Z大程度降     低观察者的视觉疲劳。 ●视场光阑与孔径光阑采用拉杆装置，中心可调 , 能灵活调节照明范围的大小，   有效避免杂光对图像的影响。 ●起偏镜与检偏镜可实现简易偏光观察，您也可根据需求，选择不同颜*的滤光片   获得理想的观察效果。 ●透反射机架可放置样品高达28mm，反射机架通过旋转右图相同位置“□”螺钉，    可将载物台下降50mm，从而使Z大样品高度可达 78mm。 ●M4直柄内六角扳手随机存放，充分利用了机身的可用空间，触手可及的工具使您     的操作更加便捷。 ●随机限位装置，可有效防止样品与物镜碰触，避免损伤。 ●采用 RX50M 优秀的聚光系统，数值孔径更大，亮度更高，大幅提升透射光通过       率。

技术规格：

光学系统：无限远*差校正光学系统

观  察  筒：30°倾斜，无限远铰链三通观察筒，瞳距调节：54mm~75mm，视度调节：±5屈光度，两档分光比R:T=100：0或50：50

目        镜：高眼点大视野平场目镜PL10X/22mm

无限远平场消*差物镜：LMPL 5X /0.15   WD10.8mm

                                        LMPL 10X/0.30  WD12.2mm

                                        LMPL 20X/0.45   WD4.00mm

                                        LMPL 50X/0.55   WD7.9mm

转  换  器：内定位五孔转换器

调焦机构 ：反射机架，低手位粗微同轴调焦机构，粗调行程28mm，微调精度0.002mm。
                  带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构，Z大样品高度78mm,

载   物  台： 双层机械移动平台，低手位X、Y方向同轴调节；平台面积175X145mm，移动范围：76X42mm可配透反两用玻璃载物台板

上照明系统 ：自适应宽电压100V-240V_AC50/60Hz，反射灯室，单颗大功率5WLED，暖*，柯拉照明，带视场光阑与孔径光阑，
                   中心可调，带斜照明装置

选配件：

目          镜：高眼点大视野平场目镜PL10X/22mm（视度可调、带测微尺）

                     高眼点大视野平场目镜PL15X/16mm
物           镜：LMPL 100X/0.80  WD2.1mm
透反射机型：透反两用机架，低手位粗微同轴调焦机构，粗调行程28mm，微调精度0.002mm。
                     带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构，Z大样品高度28mm,
下照明系统： 自适应宽电压100V-240V_AC50/60Hz，透射灯室，单颗大功率5WLED，暖*（适用于透射）

聚   光   镜 ：透射用摇出式消*差聚光镜（N.A0.9），带可变孔径光阑，中心可调
滤   光   片 ：黄、IF550滤光片、LBD滤光片、中性滤光片

软件配套 ：FMIA2020正版金相分析软件

*像装置 ：索尼芯片相机（500万、630万、1200万、1600万等）

适配镜接口：0.5X

测微尺：高精度测微尺（格值0.01mm）

数码*像实拍效果图：

CX-40M贴心的各项附件，满足您工业检测中多样化的个性需求。

部件图解：

外形尺寸：
