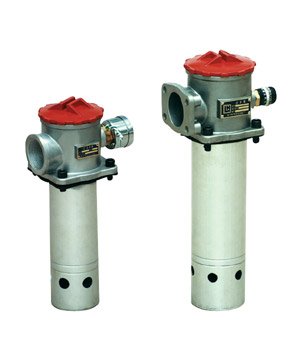

一、TF系列箱外自封式吸油过滤器简介

       本过滤器安装在油泵吸油口处，用以保护油泵及其他液压元件，以避免吸入污染杂质，有效的控制液压系统污染，提高液压系统的清洁度。

本过滤器可直接安装在油箱侧边，上部或底部，吸油筒体侵入油箱内液面以下，过滤器滤头露在油箱外，并设有自封阀，旁通阀，滤芯污染堵塞发讯器等装置，使更换滤芯和清洗滤芯时油箱内油液不会流出，本产品设计新颖，安装方便，通油能力大，阻力小，清洗或更换滤芯方便等优点。

二、TF系列箱外自封式吸油过滤器性能与特点

1、安装连接方便，简化系统管路：

本过滤器可直接安装在油箱侧边，底部或上部，过滤器滤头露在油箱外，吸油筒体侵入油箱内液面以下，出油口设有管式、法兰式连接，过滤器内设置有自封阀等装置，使管路省去装截止阀等其他管件，从而使管路简化，安装方便。

2、设置自封阀、使更换、清洗滤芯或维修系统非常方便：

当更换、清洗滤芯或维修系统时，只需旋开过滤器端盖(清洗盖)，此时自封阀会自动关闭，隔绝油箱油路，使油箱内油液不会向外流出，从而使清洗、更换滤芯或维修系统非常方便，如顶开自封阀又可作油箱向外放油之用。

3、具有滤芯污染发讯器与油路旁通阀，提高了液压系统的可靠性：

当滤芯被污染物堵塞到出油口真空度为0.018Mpa时，发讯器便发出讯号，应及时更换或清洗滤芯。若此时不能马上停机或无人来更换滤芯时，在滤芯上部的油路旁通阀会自动开启(开启值为：真空0.02Mpa)，以避免油泵出现吸空故障。但此时应停机更换或清洗滤芯，以保持液压系统清洁度，提高液压系统的可靠性。

三、TF系列箱外自封式吸油过滤器技术参数

四、TF系列箱外自封式吸油过滤器尺寸参数

1、TF-25~160螺纹式连接尺寸

2、TF-250~1300法兰式连接尺寸

注：本产品所需的出油口法兰，安装连接螺栓及密封垫圈等配件均和本产品配套提供，用户只需准备好外径的管子焊上即可。发讯器连接口为M18×1.5不需要带发讯器可提供丝堵。
