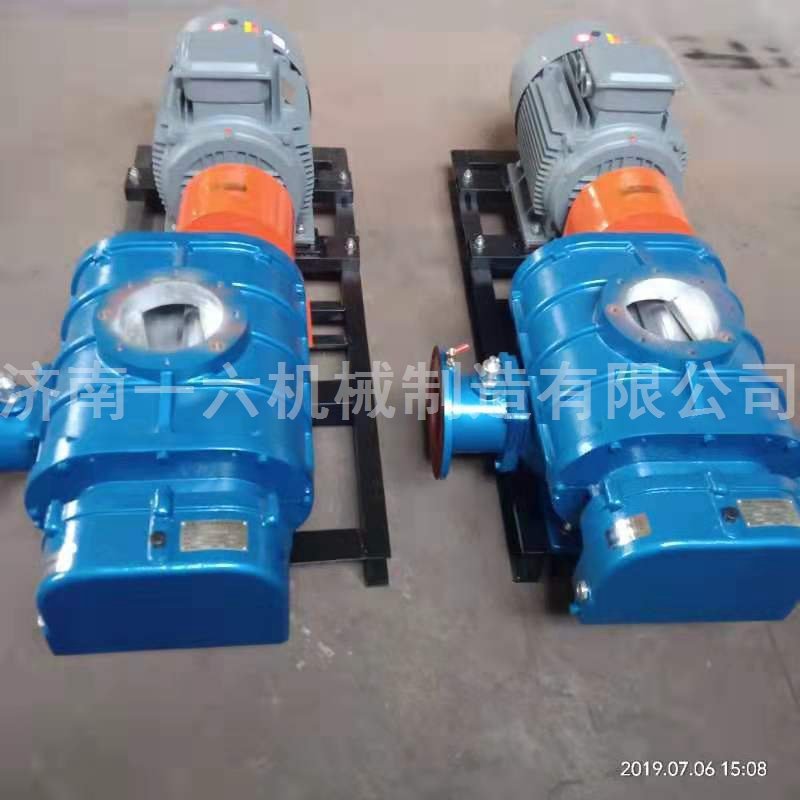

大风量玻璃制品厂用三叶罗茨鼓风机

型号：OSR225B（口径250）

口径：DN225B（口径250）

流量：54.77-77.55m3/min；

升压：9.8-98kpa；

功率：30-110kw；

转速：810-1480r/min

逆流冷却真空泵结构特点：

真空泵的泵体布置确定了泵的整体结构。

入口和排出口的垂直结构是立式的，便于装配和连接管道。然而，泵具有高重心，在高速运转下的稳定性差，因此这种类型主要用于小型泵。

卧式泵的进气口在上，排气口在下。有时为了安装和连接真空系统的管道是方便的，并且排气口可以从水平方向取出，即进气和排气的方向彼此垂直。此时，排气口可以从左或右两个方向打开口，除了排气道的一端，并且另一端被阻塞或连接到旁通阀。该泵重心低，高速运转时稳定性好。通常，大型和中型泵使用这种类型的结构。

泵的两个转子轴垂直于水面安装。结构装配间隙易于控制，转子装配方便，泵占地面积小。然而，泵具有高重心并且齿轮不便于组装和拆卸，并且润滑机构相对复杂。

（2）泵传动方式

逆流冷却真空泵的两个转子由一对高精度齿轮同步运转的。主动轴通过联轴器连接到电动机。传动结构有两种主要类型：一种是电动机和齿轮位于转子的同一侧。从动转子直接由电机端齿轮传递，使主动转子轴的扭转变形小，两个转子之间的间隙不会因驱动轴的扭转变形大而发生变化，因此两者之间的间隙不大。转子之间的间隙在运转过程中均匀。这种传动装置的**缺点是：①主动轴上有三个轴承，增加了泵的加工和组装难度，并且齿轮的拆卸和调整不方便；②整体结构不均匀，泵的重心偏向电动机和齿轮箱的一侧。

逆流冷却真空泵启动快，耗功少，低运行和维护成本，抽速大，效率高，并且对泵送气体中含有的少量水蒸气和灰尘不敏感，在压力范围1-100kpa。泵送速度大，可以快速消除气体的突然释放。该压力范围恰好在油封机械真空泵和扩散泵之间。因此，它通常串联连接在扩散泵和油封机械真空泵之间，以增加中间压力范围内的泵送量。它也被称为机械增压泵。

逆流冷却真空泵用途：

罗茨真空泵广泛应用于冶炼，脱气，轧制，化工，食品和医药行业的真空蒸馏，真空浓缩和真空干燥等。真空泵配件为真空泵消音器，用于真空泵噪音管理。
