核心参数

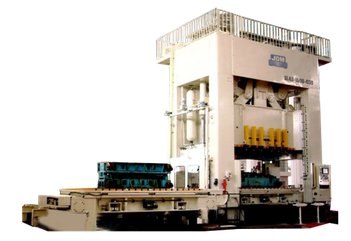

SL4S闭式四点多连杆伺服压力机

伺服通用冲床

大工作行程
行程媲美液压机，并可任意位置停止和返回，
满足多种冲压工艺的要求.

高工作效率
与传统机械压力机相比，机械零部件更少，
传动效率更高、易维护，便
于机器人、机械手等自动化连线

高成形精度
下死点精度动态智能补偿，工作区域重复定
位精度±0.01mm，制品精度高，模具寿命长

低生产能耗
**传动机构超大増力比，配置低功率伺服电
机，经高效优化转动惯量，实现5-10倍增大
功率输出，能耗低，性价比高

主要功能和特点：
大工作行程
行程媲美液压机，并可任意位置停止和返回，
满足多种冲压工艺的要求.

高工作效率
与传统机械压力机相比，机械零部件更少，
传动效率更高、易维护，便
于机器人、机械手等自动化连线

高成形精度
下死点精度动态智能补偿，工作区域重复定
位精度±0.01mm，制品精度高，模具寿命长

低生产能耗
**传动机构超大増力比，配置低功率伺服电
机，经高效优化转动惯量，实现5-10倍增大
功率输出，能耗低，性价比高

Large Stroke Length
On a par with hydraulic press can be stop and return at any
position to meet several technology.

High Work Efficiency
Compared with traditional mechanical press, with less mechanical
parts, ensure high work efficiency, easily for maintaining, convenie-
nt for connectingwith automatic transfer line.

Forming Precision
Dynamic Intelligent compensation of bottom dead center accuracy,
reposit ioning precision work area + / - 0.01 mm, ensure high preci-
sion of stamping products, and long service of mould life.

Saving Energy
Patent drive mechanism with super power, equip with low power se-
rvo motor, through high efficient energy transformation realize 5-10
multiplication high-power output, low energy consumption and high
performance/price ratio.

项目名称	单位	SL4S-630	SL4S-800	SL4S-1000	SL4S-1250	SL4S-1600
公称力	KN	6300	8000	10000	12500	16000
公称力行程	mm	4	4	4	4	4
点数	点	4	4	4	4	4
滑块行程	mm	0-1000	0-1000	0-1000	0-1200	0-1200
**装模高度	mm	1200	1200	1200	1200	1200
装模高度调节量	mm	500	500	500	500	500
滑块行程次数	次/分
滑块行程次数	次/分	(10/800 12/600 15/400)	(10/800 12/600 15/400)	(10/800 12/600 15/400)	(10/800 12/600 15/400)	(10/800 12/600 15/400)
工作台有效尺寸(前后×左右)	mm	2200× 4200	2200× 4200	2200× 4200	2500× 4500	2500× 4500
工作台有效尺寸(前后×左右)	mm
滑块底面有效尺寸(前后×左右)	mm	2200× 4200	2200× 4200	2200× 4200	2200× 4500	2200× 4500
滑块底面有效尺寸(前后×左右)	mm
气垫力(单顶冠)	KN	1000	1000	1250	1500	2000
气垫有效行程	mm	250	250	250	300	300
移动工作台移动方向		无前侧	无前侧	无前侧	无前侧	无前侧
移动工作台**承载量	吨	20	25	25	30	30
地面以上高度	mm	＜8500	＜8800	＜9000	＜9500	＜10000
主电机功率	千瓦	200X3	238X3	238X4	238X5	238X6
气源风压	Mpa	0. 5	0. 5	0.5	0. 5	0. 5
