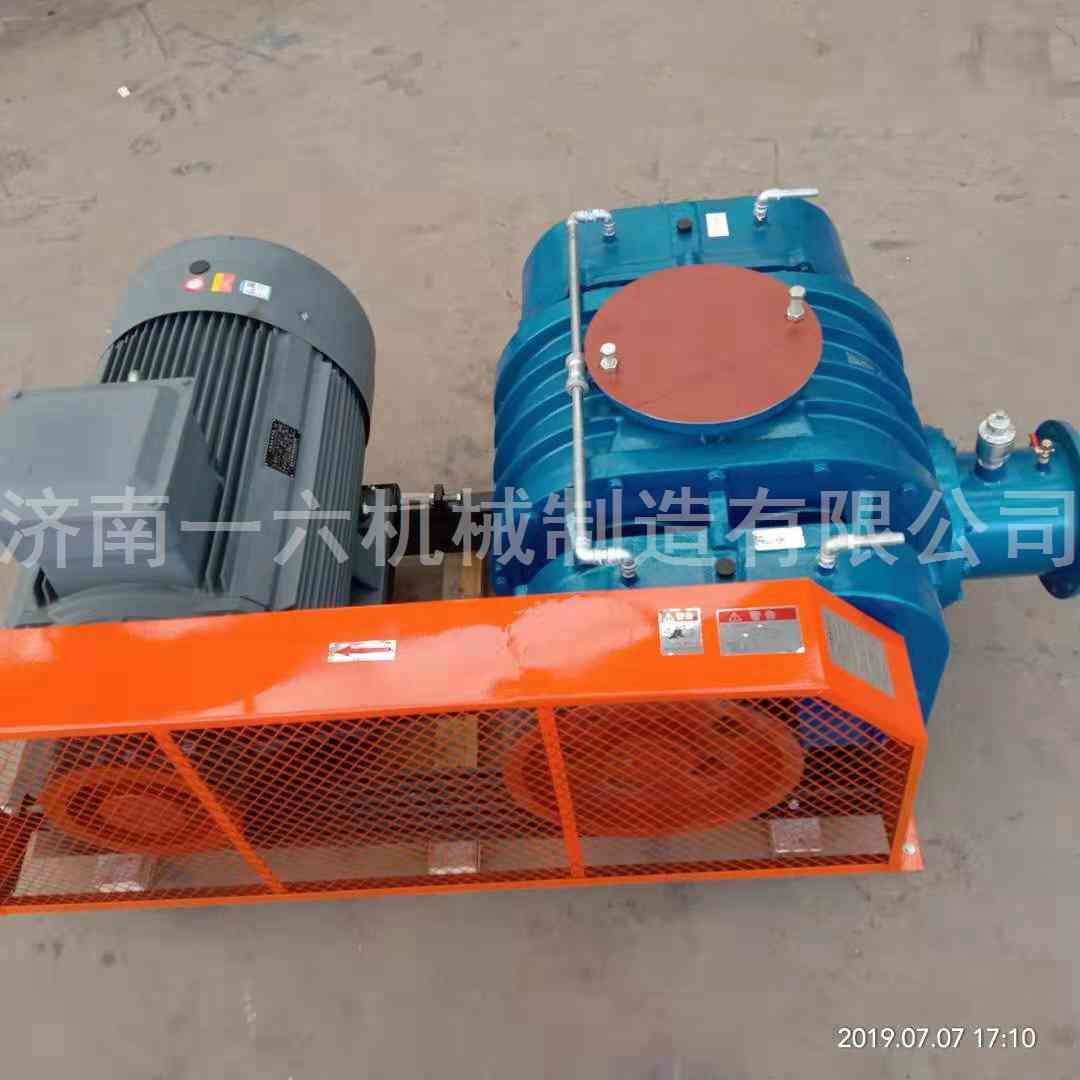

型号：OSR225（口径200）

口径：DN225（口径200）

流量：43-75.9m3/min；

升压：9.8-98kpa；

功率：18.5-110kw；

转速：810-1480r/min；

济南一六机械制造有限公司罗茨风机 OSR 尺寸说明：

山东一六机械有限公司是集设计、研制、生产贸易于一体的专业生产罗茨风机、回转风机的厂家。一六牌内蒙古罗茨风机、回转风机通过在叶轮上采用 新型线，使容积效率进一步提高，具有体积小、流量大、噪音低、高效节能、运行平稳的特点。

山东一六机械有限公司是集设计、研制、生产贸易于一体的专业生产罗茨风机、回转风机的厂家。一六牌内蒙古罗茨风机、回转风机通过在叶轮上采用 新型线，使容积效率进一步提高，具有体积小、流量大、噪音低、高效节能、运行平稳的特点。

罗茨风机各机组部件的性能保证：

1.风机整机的设计使用寿命不少于10年。

2.叶轮的设计使用寿命不少于60000小时，

3.轴承的设计使用寿命不少于30000小时

4.齿轮的设计使用寿命不少于60000小时

5.机组质量保证期为交货后12个月 .

6.风机保证达到要求的流量和压力，所消耗的功率严格执行标准规定。

7.风机振动值: 两端轴径向值控制为小于0.04mm，径向水平控制为小于0.02mm，轴向控制为小于0.02mm。

罗茨风机的性能及系统等要求！

一、 罗茨风机技术性能要求

1. 所有罗茨风机均配带底座，将罗茨风机和电机组装在同一底座上。

2. 罗茨风机风机带有底座，包括地脚螺栓

二、罗茨风机叶轮与润滑系统

1. 旋向：面向风机带轮（联轴器），左侧逆时针方向旋转为正方向；右侧顺时针方向旋转为正方向。所有罗茨风机附件包括底座、传动装置、进出口消音器、压力表、安全阀、挠性接头、止回阀、减震垫、地脚螺栓及其连接件等。

2. 采用三叶轮及带螺旋线形的箱体，两根平行的轴上设有三叶形叶轮，叶轮与椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙，各支叶轮始终由同步直齿轮保持正确的相位，不会出现相互碰触现象。

3. 叶轮为球墨铸铁QT500-7、轴为45号优质碳素钢。叶轮型线为复合型，运转时泄漏更少。轴在冷状态时，叶轮内径过盈0.04mm再经加热后，经液压装置缓慢的压到固位置，在高速运转时轴与叶轮间保持着过盈0.01mm,使叶轴在高速运转时不松动。

4. 罗茨风机同步齿轮采用直齿轮结构，传动平稳，浸油润滑，噪声更低。

5. 罗茨风机一端轴承采用飞溅润滑，另一端轴承采用黄油润滑。双油箱的风机两端均采用飞溅润滑。

6. 罗茨风机冷却方式为水冷却/空冷却，传动方式为直联传动/皮带轮，风机为单级风机。

7. 电动机与罗茨风机的机构特征、工作条件、环境条件相适应，电机的绝缘等级为F级，防护等级为IP54, 380V,50HZ。

8. 润滑油规格：齿轮润滑油牌号：N220、轴承润滑油牌号：锂基润滑脂　ZL-3
