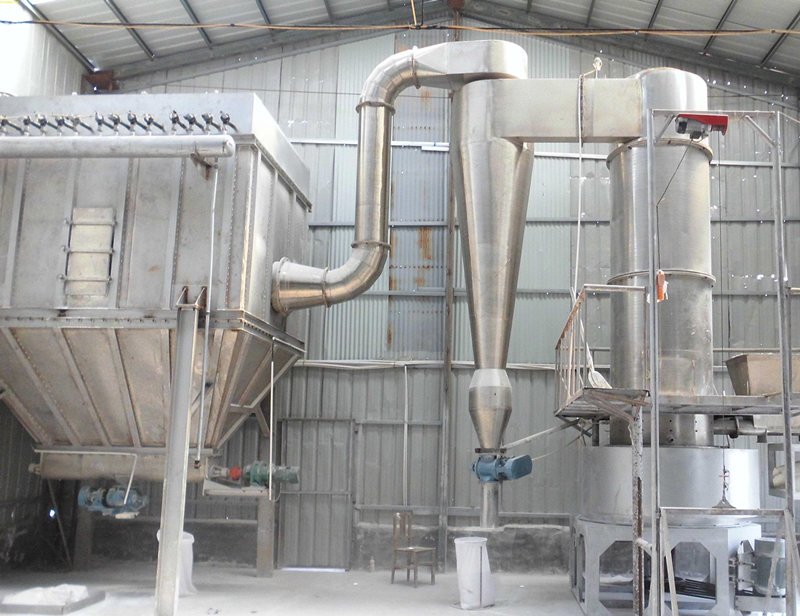

XSG系列旋转闪蒸干燥机
XSG系列旋转闪蒸干燥机工作原理： 热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、摩擦而被微粒化，强化了传质传热。在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械破碎，湿含量较低，颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。 由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。XSG系列旋转闪蒸干燥机。
闪蒸干燥特点：
●由于物料受到离心、剪切、碰撞、摩擦而被微粒化，呈高度分散状态及固气两相间的相对速度较大，强化了传质传热，使该机生产强度高。 ●干燥气体进入干燥机底部，产生强烈的旋转气流，对器壁上物料产生强烈的冲刷带出作用，消除粘壁现象。 ●在干燥机底部高温区，热敏性物料不与热表面直接接触，并装有特殊装置，解决了热敏性物料的焦化变色问题。 ●由于干燥室内周向气速高，物料停留时间短，达到高效、快速、小设备、大生产。 ●干燥室上部加装陶析环及旋流片可以控制出口物料的粒度及湿度，以达到不同物料的终水份粒度的要求。
工艺流程图： XSG系列旋转闪蒸干燥机
应用范围：
有机物：阿特拉津（农药杀虫剂）、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素等。
染料：蒽醌、黑色氧化铁、靛兰颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。
无机物：硼砂、碳酸钙、氢氯化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种金属氢氧化物、各种重金属盐、合成冰晶石等。
陶瓷：高岭土、三氧化硅、粘土等。
食品：大豆蛋白、胶凝淀粉、酒糟、小麦糖、小麦淀粉等。
技术参数：
型号 | 筒体直径 | 主机尺寸 | 主机搅拌功率 | 处理风量 | 蒸发水量 | 占地面积 |
XSG-2 | 200 | 250 × 2800 | 2.2 | 350~600 | 10~20 | 15 |
XSG-3 | 300 | 400 × 3300 | 3 | 800~1300 | 20~50 | 15 |
XSG-4 | 400 | 500 × 3500 | 5.5 | 1400~2300 | 25~70 | 20 |
XSG-5 | 500 | 600 × 4000 | 5.5 | 2100~3600 | 30~100 | 25 |
XSG-6 | 600 | 700 × 4200 | 5.5 | 3000~5100 | 40~200 | 28 |
XSG-8 | 800 | 900 × 4600 | 7.5 | 5500~9000 | 60~600 | 25 |
XSG-10 | 1000 | 1100 × 5000 | 11 | 8500~14000 | 100~1000 | 55 |
XSG-12 | 1200 | 1300 × 5200 | 15 | 12200~20000 | 150~1300 | 75 |
XSG-14 | 1400 | 1500 × 5400 | 18.5 | 17000~27700 | 200~1600 | 85 |
XSG-16 | 1600 | 1700 × 6000 | 22 | 22000~36000 | 250~2000 | 100 |
1.水分蒸发量以进风温度180℃、出风温度为80℃时每小时蒸发的水分。
2.除以上型号外用户作特殊设计。
3.以上装机容量为标准配套，根据物料不同功率配套可明显减少。
技术参数： 物料名称 硬脂酸锌 氢氧化铝 碳酸锌 杀虫剂 TMTD DSD酸 氧化铁红 二氧化锑 氯化亚铜 白炭黑 进风温度 150 180 150 120 140 150 200 180 200 280 初含湿量 80 55 80 30 65 60 60 45 30 85 终含湿量 0.5 1.5 1.0 1 0.5 0.5 0.5 1.0 3 5 实际干燥能力 140-160 250-280 130-170 80-110 80-120 80-120 300-350 280-320 290-310 250-300 物料名称 促进剂ZDC 油溶墨 代酸锰锌 酞青兰 柠檬酸钙 超细碳酸钙 泥浆处理剂 二氧异氰尿酸钠 三氧异氰尿酸钠 进风温度 150 150 120 150 140 160 200 180 150 初含湿量 60 45 30 55 40 70 75 25 30 终含湿量 0.5 2 1.0 1.0 1.0 1.5 5 0.2-2 1.0
针对不同物料不同产量要求进行质热衡量，确定热量、风量、温度等；其次是怎样针对不同物料，不同的系统配置改进主机的构造。通过这两方面问题的解决，可进一步提高产量，从而提高效率，达到节能的目的。
比较典型的干燥物料有：
无机物：硼砂、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、硫酸镁、三氧化锑、各种重金属盐、合成冰晶石，碳酸镁、氧化铝、氢氧化铝、白炭黑等
有机物：阿特拉津（农药杀虫剂）、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素等；
陶瓷：高岭土、三氧化硅、粘土等；
染料类：蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。
食品类：大豆蛋白求恩、胶疑淀粉、酒糟、小麦糖、小麦淀粉等。
农药、工业废料等等…
典型物料干燥实例见下表：
