产品介绍

      气力输送又称气流输送,利用气流的能量,在密闭管道内沿气流方向输送颗粒状物料,是流态化技术的一种具体应用。气力输送装置的结构简单,操作方便,可作水平的、垂直的或倾斜方向的输送,在输送过程中还可同时进行物料的加热、冷却、干燥和气流分级等物理操作或某些化学操作。

简介

    与机械输送相比,此法能量消耗较大,颗粒易受破损,设备也易受磨蚀。含水量多、有粘附性或在高速运动时易产生静电的物料,不宜于进行气力输送。气力输送的主要特点是输送量大,输送距离长,输送速度较高;能在一处装料,然后在多处卸料。根据颗粒在输送管道中的密集程度


气力输送分为

①稀相输送:固体含量低于1-10kg/m3,操作气速较高(约18~30m/s),输送距离基本上在300m 以内。现成熟设备料封泵来说,输送操作简单无机械转动部件,输送压力低,无维修、免维护!

②密相输送:固体含量10-30kg/m3或固气比大于25的输送过程。操作气速较低,用较高的气压压送。 现成熟设备仓泵,输送距离达到500m 以上,适合较远距离输送,但此设备阀门较多,气动、电动设备多。输送压力高,所有管道需用耐磨材料。间歇充气罐式密相输送。是将颗粒分批加入压力罐,然后通气吹松,待罐内达一定压力后,打开放料阀,将颗粒物料吹入输送管中输送。脉冲式输送是将一股压缩空气通入下罐,将物料吹松;另一股频率为20~40min-1脉冲压缩空气流吹入输料管入口,在管道内形成交替排列的小段料柱和小段气柱,借空气压力推动前进。

③负压输送:管道内压力低于大气压,自吸进料,但须在负压下卸料,能够输送的距离较短;优点:设备投资、负荷较小。缺点:运行流速高,管道磨损严重,磨损出现漏洞无法察觉!在水平管道中进行稀相输送时,气速应较高,使颗粒分散悬浮于气流中。气速减小到某一临界值时,颗粒将开始在管壁下部沉积。此临界气速称为沉积速度。这是稀相水平输送时气速的下限。操作气速低于此值时,管内出现沉积层,流道截面减少,在沉积层上方气流仍按沉积速度运行。在垂直管道中作向上气力输送,气速较高时颗粒分散悬浮于气流中。在颗粒输送量恒定时,降低气速,管道中固体含量随之增高。当气速降低到某一临界值时,气流已不能使密集的颗粒均匀分散,颗粒汇合成柱塞状,出现腾涌现象(见),压力降急剧升高。此临界速度称噎塞速度,这是稀相垂直向上输送时气速的下限。对于粒径均匀的颗粒,沉积速度与噎塞速度大致相等。但对粒径有一定分布的物料,沉积速度将是噎塞速度的2~6倍。

类型

气力输送按工作原理大致可分为吸送式与压送式两种类型。吸送式气力输送,是将大气与物料一起吸入管道内,用低气压力的气流进行输送,因而又称为真空吸送。压送式气力输送,是用高于大气压力的压缩空气推动物料进行输送的。

特点

吸送特点

1、适用于从多处向一处集中输送。供料点可以是一个或几个,料管可以装一根或多根支管。不但可以将多处供料点的物料依次输送卸料点,而且也可以同时将多处供料点的物料输送至卸料点。

2、在负压作用下,物料很容易被吸入,因此喉管处的供料简单。料斗可以敞开,能连续地供料和输送。

3、物料在负压下输送,水分易于蒸发,因此对水分较高的物料,比压送式易于输送;对加热状态下供给的物料 ,经输送可起到冷却作用。

4、部件要保持密封,国面分离器、除尘器、锁风器等部件的构造比较复杂。

5、风机设在系统末端,要求空气净化程度高。

压送特点

1、适用于从一处向几处进行分散输送。即供料点是一个,而卸料点可以是一个或者是几个。

2、与吸送式相比,浓度与输送距离可大为增加。

3、在正压情况下,物料易从排料口卸出,因而分离器、除尘器的构造简单,一般不需要锁风器。

4、鼓风机或空气压缩机在系统首端,对空气净化程度要求低。

5、在正压作用下,物料不易进入输送管,因此供料装置构造比较复杂。



装置概述

气力输送装置属于密相中压气力输送,适用于不易破碎颗粒、粉料物料的输送。广泛应用于铸造、化工、医药、粮食的行业。

气力输送装置与输送管道、球形三通、增压器、增压弯头等组成密封输送系统,可以配自动控制电控系统,实现整个系统无人控制及配合PLC自动控制。

装置分类

气力输送装置有三种,FC同类型:

(1)吸送式气力输送装置(负压的),它是由鼓风机在管道中造成负压,使成件物料进行运动;

(2)压送式气力输送装置(正压的),在管道中由于压缩空气的作用,使物料在管道中进行运动;

(3)混合式气力输送装置(正压二负压的),在装置中部分输送管道处于压送状态,而另一部分处于负压状态,或是物料在压力作用下向一个方向移动,而返回运动是靠管道中负压作用。

     根据需要压力的大小,气力输送装置又可分为,低压气力输送装置——10千帕以下,中压气力输送装置——50千帕以下,高压气力输送装置——50千帕以上,而当气力输送泵生产厂家采用空气压缩机时可达200—300千帕,甚至更高。低压气力输送装置是用于不带集装简以及输送距离受到限制的(在单独的生产厂房内或在****的范围内)有包装的成件物料的输送,这类装置一般都是吸送式的。中压和高压气力输送装置是用于长距离(200—300米以上)·集装筒成件物料的输送。根据收发站或装卸站的连接特点,气力输送装置可分为单管或双管(多管).的,直线形或环形的。单管直线形气力输送装置依次连接两个或若干个输送点。物料既可正向输送也可逆向输送,或仅是单向输送。



装置特点

1.物料在密闭管道内运行,不扬尘,环境整洁。

2.能耗低,噪音小。

3.管道布置灵活,占地小。

4.可远距离输送,达到500米以上。

型号 罐体直径(φmm) 管道直径(φmm) 生产率(T/h) 输送压力(Mpa) 耗气量(m3/T料)

前景发展

又称气流输送,利用气流的能量,在密闭管道内沿气流方向输送颗粒状物料,是流态化技术的一种具体应用。气力输送装置的结构简单,操作方便,可作水平的、垂直的或倾斜方向的输送,在输送过程中还可同时进行物料的加热、冷却、干燥和气流分级等物理操作或某些化学操作。中国产业链众多,行业的生产集中度低、高端产品相配套的研发能力低、气力输送行业制造技术水平低等现象仍然存在,进出口贸易逆差不断扩大。

设备安装

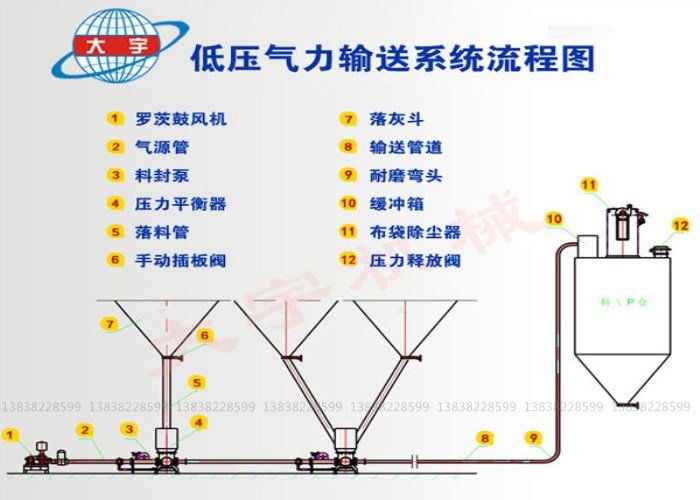

1、一般情况下,料封泵装在料仓库底比较合适,落料顺畅。如果放不在库底,置于旁边亦可。但落料管斜角≥45°。如果装在电除尘落灰斗下部,可以一斗一泵,亦可两斗两斜管一泵;特殊情况亦可四斗四斜管插入一台料封泵中,但所有落灰斜管的斜度均应≥45°。

2、料封泵一般置于坚硬的水平地面上即可,无需打基础安装地脚螺栓,当风管,出料管连接好以后,即可投运。但要求进风管与泵管连接时应安装一个挠性节头。

3、料封泵的总高(包括料封泵灰斗)一般为3.5-4.5m,根据现场实际情况亦可适当变动。

4、料封泵放置出口方向,可根据现场情况而定,一般超向灰库所在位置的方向为宜,或根据管路的走向而定。

5、本装置要求库顶收尘器的气体散放量应大于料封泵送料带风总量。勿使库内出现正压情况,以免影响输灰系统工作。

6、要求气源、料封泵、输灰管全系统密封良好,漏风率小于 0.2%。


对气力输送相关信息还不了解的客户,可以致电:13838******。我们有专业的气力输送技术工程师为您详细介绍气力输送专业知识。

用途范围

气力输送又称气流输送,利用气流的能量,在密闭管道内沿气流方向输送颗粒状物料,是流态化技术的一种具体应用。气力输送装置的结构简单,操作方便,可作水平的、垂直的或倾斜方向的输送,在输送过程中还可同时进行物料的加热、冷却、干燥和气流分级等物理操作或某些化学操作。



技术参数



型 号

输送能力
(t/h)

需风量
(m³/min)

需风压
(KPa)

电机功率
(Kw)

输送当量长度
(m)

LFB-75

1--3

3--9

30--100

5.5

20--500

LFB-100

3--8

9--14

30--100

5.5--37

20--500

LFB-150

8--20

20--28

30--100

7.5--75

20--500

LFB-200

18--35

32--40

30--100

18--132

20--500

LFB-250

30--55

55--70

30--100

22--185

20--500

LFB-300

50--90

80--100

30--100

30--280

20--500

LFB-400

90--150

92--150

30--100

45--350

20--500


创新点

气力输送装置的结构简单,操作方便,可作水平的、垂直的或倾斜方向的输送,在输送过程中还可同时进行物料的加热、冷却、干燥和气流分级等物理操作或某些化学操作。
