液动装置与金属密封蝶阀选配表：
通径 / | 80 | 100 | 125 | 1 50 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 |
1 | 5 | 5 | 10 | 10 | 20 | 30 | 40 | 60 | 80 | 120 Z10 | 150 | 250 | 300 | 400 | 500 | 800 | 1000 Z60 | 1200 Z60 | 1500 Z90 | 3000 Z120 | 4000 Z180 |
2.5 | 10 | 10 | 10 | 20 | 40 | 60 | 80 | 100 Z10 | 120 Z10 | 150 Z10 | 200 | 400 | 400 | 600 | 800 | 1000 Z60 | 2000 Z90 | 2000 Z90 | 2500 Z120 | 4000 Z180 | 5000 Z180 |
6 | 10 | 10 | 20 | 20 | 60 | 90 | 100 Z10 | 150 Z10 | 200 Z15 | 250 Z15 | 300 | 500 | 800 | 1200 Z60 | 1500 Z90 | 2000 Z90 | 2500 Z90 | 3000 Z120 | 4000 Z180 | 6000 Z250 | 8000 Z350 |
10 | 10 | 10 | 20 | 30 | 80 | 120 Z10 | 150 Z10 | 200 Z15 | 250 Z15 | 300 Z20 | 400 | 700 | 1000 Z60 | 1500 Z90 | 2500 Z90 | 3000 Z120 | 3000 Z120 | 4000 Z180 | 5000 Z250 | 8000 Z350 | |
16 | 10 | 20 | 20 | 40 | 90 Z10 | 150 Z10 | 200 Z15 | 300 Z20 | 350 Z20 | 400 Z20 | 500 | 900 | 1500 Z90 | 2000 Z90 | 3000 Z120 | 3500 Z120 | 4000 Z180 | 4500 Z180 | 6000 Z350 | ||
25 | 20 | 20 | 30 | 40 | 150 Z10 | 200 Z15 | 250 Z15 | 400 Z20 | 450 Z30 | 500 Z30 | 700 | 1500 Z90 | 2000 Z90 | 3000 Z120 | 4000 Z180 | 3500 Z180 | 5500 Z250 | 6000 Z350 | |||
40 | 40 | 60 | 80 | 200 Z15 | 250 Z15 | 400 Z20 | 600 Z30 | 700 Z45 | 800 Z45 | 1000 Z60 | 2500 Z90 | 4000 Z180 | 5000 Z180 | ||||||||
64 | 60 | 100 | 150 Z10 | 250 Z15 | 300 Z15 | 500 Z30 | 700 Z45 | 1000 Z60 | 1200 Z60 | 1000 Z90 | 3800 Z180 | 5000 Z250 | |||||||||
100 | 120 Z10 | 200 Z15 | 300 Z20 | 400 Z20 | 600 Z30 | 900 Z45 | 1500 Z90 | 2000 Z90 | 3000 Z120 | 5000 Z250 |
产品概述：

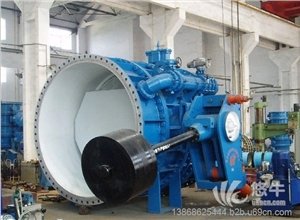

电动法兰式硬密封蝶阀D743H
我公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。 |
特点：
电动法兰式硬密封蝶阀D743H
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良 的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
主要技术参数：
电动法兰式硬密封蝶阀D943H
公称通经DN(mm) | 50～2000 | |||
公称药理PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | |||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
泄漏率 | 符合GB/T13927-92标准 | |||
驱动方式 | 蜗轮传动、电动、气动、液动 | |||
主要零部件材料：
电动法兰式硬密封蝶阀D743H
零件名称 | 材料 |
阀体 | WCB、合金钢、不锈钢、QT450-10 |
蝶板 | WCB、合金钢、不锈钢、QT450-10 |
阀轴 | 2Cr13不锈钢、合金钢 |
密封圈 | 不锈钢圈 |
填料 | 柔性石墨 |
采用标准：
电动法兰式硬密封蝶阀D743H
制造标准 | JB/T 8527-97 |
法兰标准 | GB9113-2000 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
主要外形连接尺寸
DD743H-10/16/25电动法兰式硬密封蝶阀 (单位:mm)
