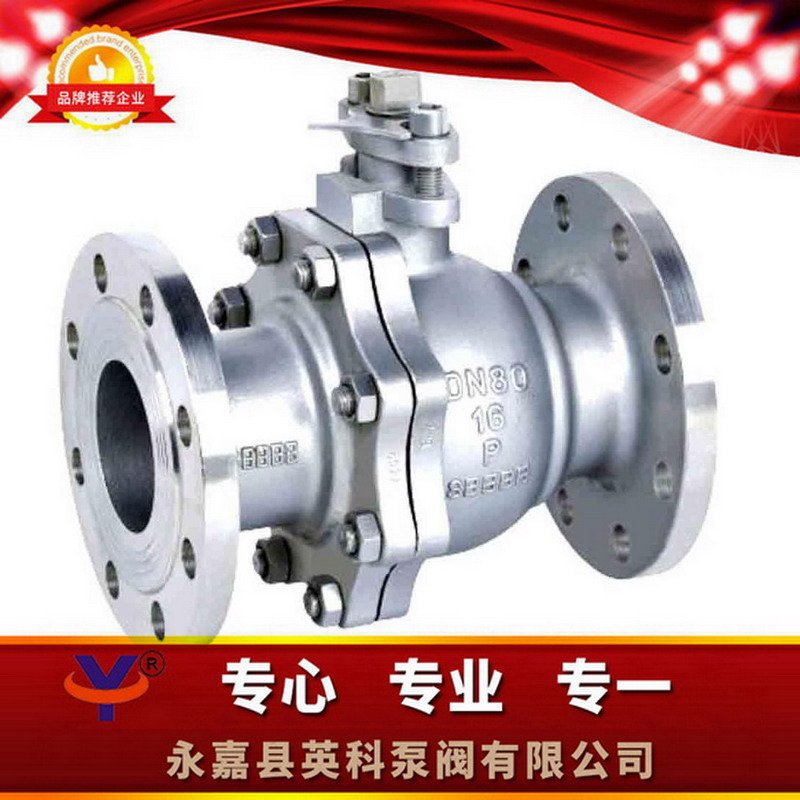

一、Q41H硬密封球阀产品特点：

1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

二、Q41H硬密封球阀主要材料：

序号	材料标准零件名称	材料牌号
		碳钢		不锈钢
		GB	ASTM	GB	ASTM
01	阀体	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M
02	阀盖	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M
03	双头螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
04	螺母	45	A194-2H	0Cr18Ni	A194-8M
05	垫圈	金属夹石墨
06	球体	2Cr13渗氮	A276-410渗氮	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮	F304/F316 /F304L/F316L 渗氮
07	阀座	2Cr13渗氮	A276-410渗氮	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮	F304/F316 /F304L/F316L 渗氮
08	阀座支承圈	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316 /F304L/F316L
09	阀座弹簧	17-7PH	17-7PH	17-7PH	17-7PH
10	阀座密封圈	石墨
11	阀杆	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316 /F304L/F316L
12	止推轴承	金属夹PTFE
1, 3	阀杆填料	石墨
14	填料压环	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316 /F304L/F316L
15	填料压盖	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M
16	螺钉	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
17	定位板	2Cr13	A276-410	1Cr18Ni9Ti	304

三、Q41H硬密封球阀PN1.6 MPa尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	105	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(㎏)	2.5	3	5	6	7	10	15	19	33	58	93	160

四、Q41H硬密封球阀PN2.5 MPa尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	105	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(㎏)	2.5	3	5	6.5	9	12	20	25	44	75	105	200
