核心参数

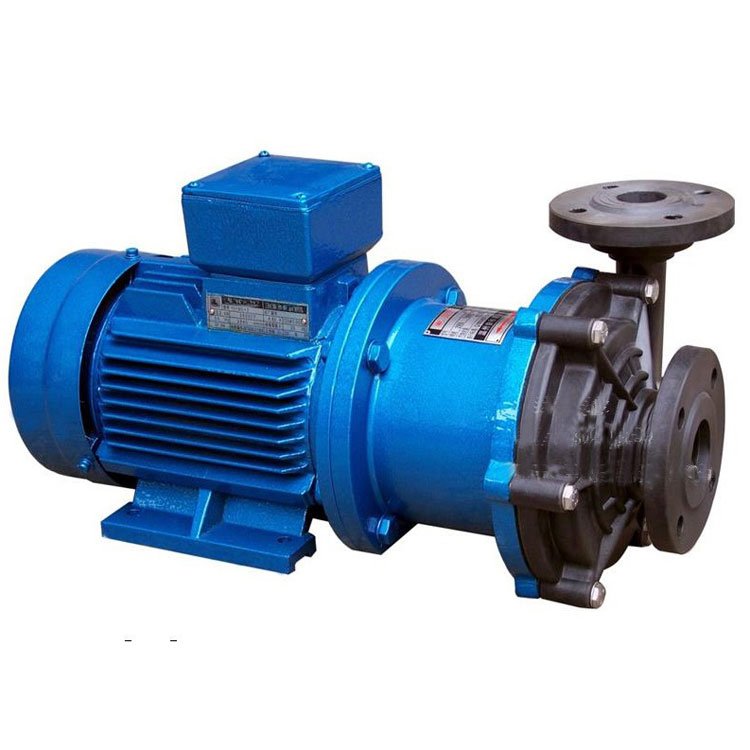

CQF型工程塑料磁力泵

品牌：龙洋泵阀

型号：CQF

材质：工程塑料

流量：0.9～25 m³/h

扬程：3～32 m

电机功率：0.025～5.5 KW

电压：220、380V

电机：均可配防爆电机

CQF型工程塑料磁力泵产品概述

CQF型工程塑料磁力泵是应用现代磁学原理，将永磁联轴器的工作原理用于离心泵的新型产品。CQF磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受再次污染。

2 CQF型工程塑料磁力泵型号意义

CQF型工程塑料磁力泵型号意义

3 CQF型工程塑料磁力泵产品用途

塑料磁力泵广泛用于化工、制药、石油、电镀、食品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。(泵材料：增强聚丙烯)
注：如果客户的介质为强腐蚀性液体，那么可以考虑一下氟塑料磁力泵，这类泵的耐腐蚀性比此工程塑料更强。

4 CQF型工程塑料磁力泵主要特点

CQF型工程塑料磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，钢玉陶磁，增强聚丙稀作为制造材料，因此它具有良好的抗腐蚀性能，并可以使实输送介质免受污染。

5 CQF型工程塑料磁力泵工作原理

CQF型工程塑料磁力驱动离心泵（简称工程塑料磁力泵），通常由电动机，磁力偶合器和工程塑料离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。CQ系列磁力泵型式及基本参数符合JB／TQ786－89《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

6 CQF型工程塑料磁力结构爆炸图

CQF型工程塑料磁力结构爆炸图

7 CQF型工程塑料磁力泵结构图

CQF型工程塑料磁力泵结构图

1	泵壳	2	静环	3	动环	4	叶轮	5	密封圈	6	隔板	7	隔离套
8	外磁钢总成	9	内磁钢总成	10	泵轴	11	轴套	12	联接架	13	电机

8 CQF型工程塑料磁力泵技术参数

型号	口径		流量(m3/h)	扬程(m)	电机功率(kW)	电压 (V)	材质
型号	进口(mm)	出口(mm)	流量(m3/h)	扬程(m)	电机功率(kW)	电压 (V)	材质
10CQF-3	10	8	0.9	3	0.025	220	工程塑料
14CQF-5	14	10	1.2	5	0.12	220/380
16CQF-8	15	15	1.8	8	0.12	220/380
20CQF-12	25	18	3	12	0.37	220/380
25CQF-15	25	20	5.4	15	1.1	380
32CQF-15	32	25	6.5	15	1.1	380
32CQF-25	32	25	4.8	25	1.1	380
40CQF-20	40	32	10.8	20	2.2	380
50CQF-25	50	40	14.4	25	3	380
50CQF-32	50	40	12.5	32	4	380
65CQF-25	65	50	25	25	5.5	380
65CQF-32	65	50	25	32	5.5	380
注：表中20CQF-12---65CQF-32都可配防爆电机

9 CQF型工程塑料磁力泵安装尺寸图

CQF型工程塑料磁力泵安装尺寸图

型号	A	B	C	D	E	F	G	H	J	a	K	M	N	机座螺孔	P	P1	Q	Q1	φ	φ1	连接方式
10CQ-3	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6							管子连接
14CQ-5	90	71	95	107	53	270	120	56	16	130	130	37	18	φ7
16CQ-8	90	70	80	125	59.5	320	160	65	18	115	140	40	18	φ11
20CQ-12	100	80	105	130	59.5	340	160	J73	18	130	160	65	26	φ12
25CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	75	65	100	90	12	10	法兰连接
32CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	90	75	120	100	12	10
32CQ-25	125	100	140	189.5	67.5	460	230	90		160	260	85		φ12	90	75	120	100	12	10
40CQ-20	140	120	155	235	75	545	220	100		180	290	78.5		φ12	100	90	130	120	14	14
50CQ-25	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
65CQ-25	216	140	200	305	90	695	300	132		280	350	91		φ12	130	110	160	140	14	14
65CQ-35	216	140	200	360	76	720	292	120		280	350	90		φ12	130	110	160	140	14	14
80CQ-35	254	210				890		160						φ12					14	14
80CQ-50	254	210				890		160						φ12					14	14
