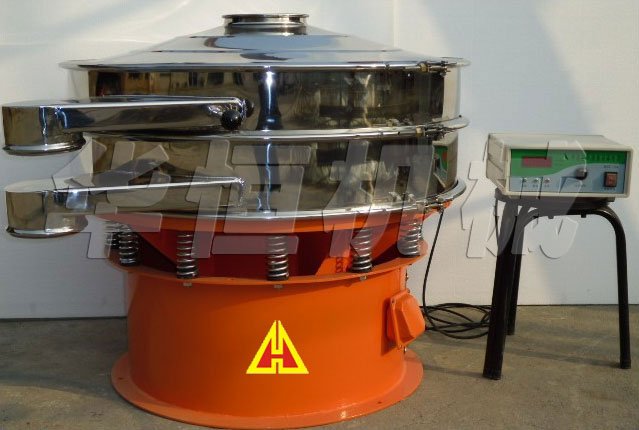

一、超声波振动筛概述
     超声波系统是一种物料在筛分过程中有效解决网孔堵塞的**解决方法，且简单实用。可广泛的应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效的解决因团聚、静电、强吸附性卡堵网孔等难题，是国内筛分行业的一项重大技术突破。

二、结构
      JCC-2超声波谐振电源：高频大功率超声波谐振电源发生器，采用数字调频调幅，可根据筛分不同状态(不同材质网架结构)，自动跟踪谐振点，实现功率输出**化，长期工作稳定，发热量小，使用方便。
►高频连接线：超声波发生器和超声波换能器之间采用电缆连接；
►连接器接口：航空插头；
►换能器：高性能超声波转换器件；
►超声波网架：由外网架与共振环组成；
►筛网： 适用于10目---635目。

三、工作原理
     超声波筛分系统由超声波发生器、换能器、共振环组成。超声波发生器产生高频震荡，由换能器转换成高频正弦形式的纵向震荡波，这个震荡波传到共振环上使共振环产生共振，然后有共振环将振动均匀的传输至筛面，筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。

四、一般技术数据
超声波发生器：
4.1 电源输入 ： 交流220V± 10% / 50--60 Hz
4.2 整机电流 ： ≤0.6A
4.3 高频电流 ： ≤0.4A
4.4 工作频率 ： 自适应性（根据负载的不同，自动选频）
4.5 工作模式 ： 连续、脉冲（脉冲周期可调）
4.6 工作温度 ： -10℃~~~60℃
4.7 工作保护 ： 采用多种保护手段（过流、过压、欠压等）；

五、使用说明
5.1 超声波发生器采用单相220V± 10% 、 50或60 Hz交流供电，旋振筛一般采用三相供电，二者需要可靠接地。
5.2 超声波发生器输出接口采用航空插头接口，把母口拧上即可。
5.3当所有接线都准备好后，接通电源启动超声波发生器，初次上电自动收索和换能器相匹配的频点；大约20秒后进入正常的工作状态，用手触筛网，筛网振感明显。在以后的工作中，自动跟踪频率变化，实现功率输出的**化。
5.4 超声波发生器有2种工作状态：连续工作和脉冲工作；上电默认的工作状态为连续状态(LED显示为负载电流X.XXA)，操作“选择”键可以选择连续工作模式或脉冲工作模式；

     在脉冲模式下可以整定“脉冲”参数；大体操作是：首先按“暂停”键，暂停当前的工作，显示指示”STOP”，然后按“整定”键，进入参数设置状态；这时可以按“整定”键修改电参数，单按“整定”键为参数增加，长时间按为减；按“选择”键可以选择两个参数，分别用A、B指示：
  AX.XX  是脉冲工作时间（0.02---4.00秒） 步长 0.02秒；
  BX.XX  是脉冲暂停时间（0.02---2.00秒） 步长 0.02秒；
当参数整定结束后，长按”选择“键，退出整定状态，这时显示指示”“STOP”松手，再次按“暂停”键，将重新启动工作，或按“选择”键选择连续模式工作或脉冲模式工作。、
5.5 功率的给定采用旋钮方式，直观，方便；
5.6 当负载电流高于0.30A时，LED指示将闪烁，用于指示可能过流，要注意功率给定。（在满足生产要求的情况下，输出功率给定越小越好，不要长时间工作在大电流状态，否则可能造成电源、换能器，甚至网面的损坏！）

六：结构图

    选型及定货时应注明筛网层数、网孔规格、处理量、物料名称、入料粒度、材质等。
