在高分子材料、电子制造、粉体表面改性等行业，表面改质处理是提升材料附着力、印刷性、润湿性的核心工艺，而改质程度的精准、无损检测，是保障工艺稳定性、提升产品质量的关键前提。传统检测方式不仅操作复杂，部分还会损伤样品，难以满足在线全检、快速检测的需求，给行业带来诸多不便。

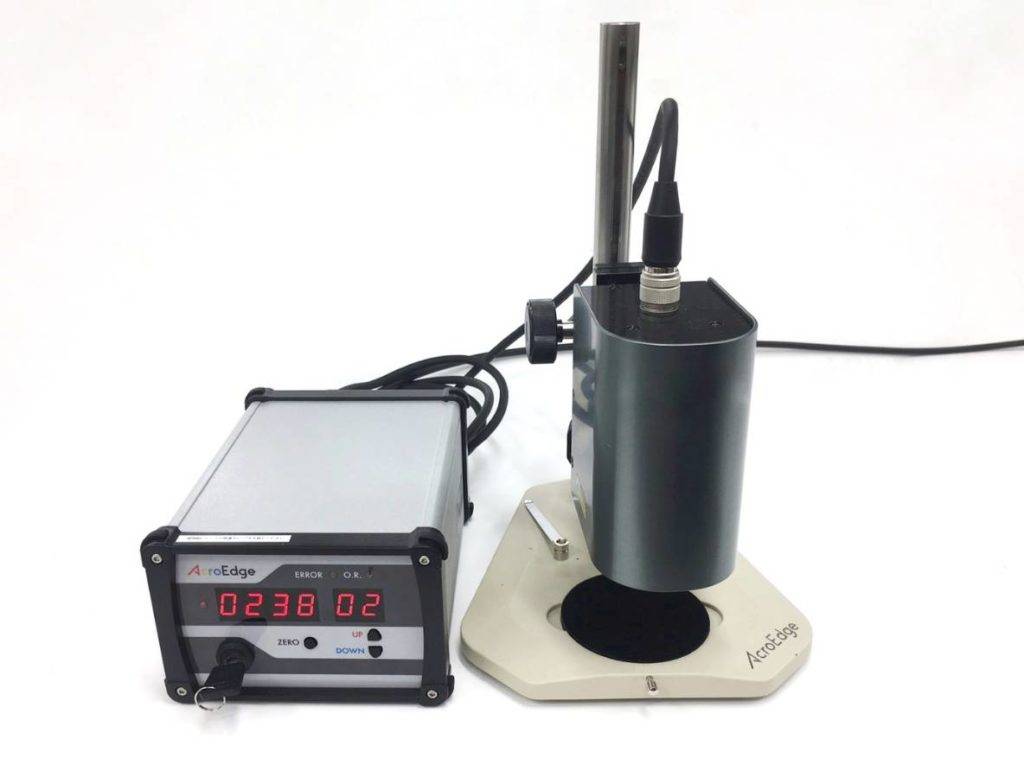

AcroEdge Caisits 表面改质传感器，为表面改质程度检测提供了高效、精准的解决方案。这款非接触式无损检测设备，基于荧光检测原理，通过测量材料表面改质后辐射的荧光量，实现改质程度的实时定量可视化，可精准评估等离子体处理、电晕处理、电镀处理等多种表面改质效果，测量灵敏度是传统方式的 10 倍，可清晰区分改质前后的表面状态差异，**适配电子基板、高分子薄膜、粉体材料等多场景检测需求。

设备采用非接触式设计，全程无损检测，不会损伤样品，可直接对成品、薄膜、粉体等进行检测，不受样品形状影响。操作简便，无需复杂培训，新手也能快速上手，可实现表面改质效果的在线全检，大幅提升生产效率与产品质量稳定性。设备已纳入 JIS 标准，检测结果精准可靠，可用于工艺优化、质量管控、来料检测等多个环节。

无论是电子制造中的半导体表面改质检测、高分子材料行业的薄膜表面处理检测，还是粉体材料研发中的表面改性效果评估，AcroEdge Caisits 表面改质传感器都能提供高效、可靠的检测方案。作为日本 AcroEdge 的专业设备，产品凭借稳定的性能、精准的检测结果，成为全球材料行业用户的信赖之选，是表面改质工艺中不可或缺的检测工具，也是企业优化工艺、提升产品质量的理想选择。
