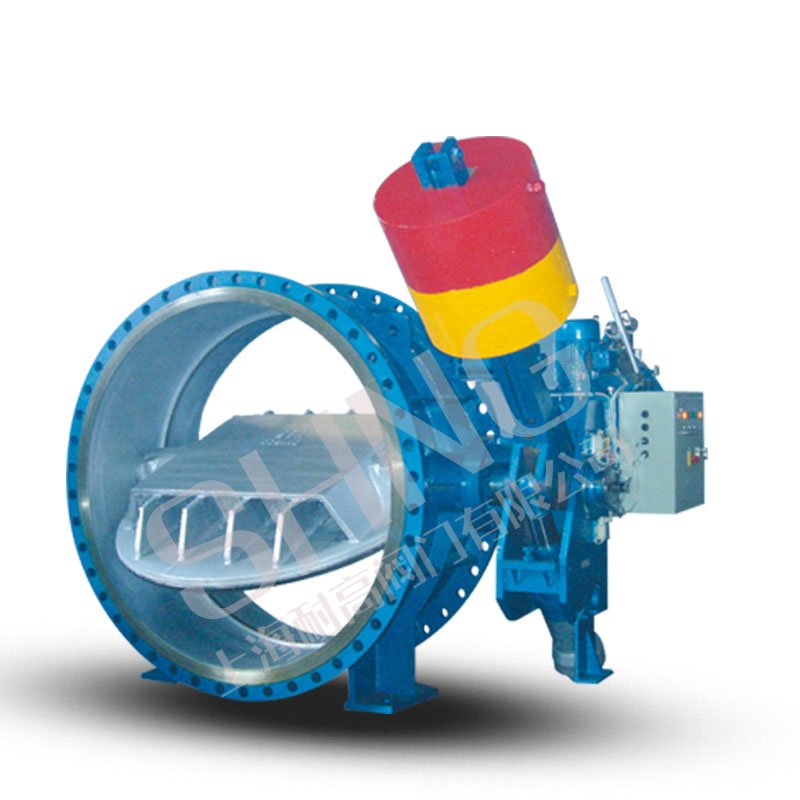

液控止回蝶阀
产品型号:HD7B41X
公称通径:DN500~2400mm
公称压力:PN0.25~2.5MPa
适用温度:0~80℃
法兰标准:GB/T 17241.6 、GB/T 9113、GB 2555
试验标准:GB/T 13927
结构长度标准:GB 12221-89
HD7B41X液控止回蝶阀适用于介质为水的泵出口管路上,作为闭路并和止回阀,用来避免和减少管路系统中介质的倒流及产生过大的水锤,以保护管路系统。本阀靠液压驱动开启,靠重锤势能关闭,启闭灵活可靠。该阀安装载泵后,可代替闸阀、蝶阀和止回阀两台阀门。且流阻系数仅为上述两台阀木讷流阻系数的30%。
因此,该类阀门为节能产品。关闭时,液控装置分快关、慢关两个阶段:前60°为快关,后30°为慢关,根据工况不同,可调节快慢关时间和快、慢关切换角度,以防止发生较大水锤。该阀门还具有保压功能:本蝶阀的液压系统重设有蓄能器,蓄有压力油,补充系统的泄漏,并可自动补压。
同时具有自动复位功能,当阀门开度降低(重锤下落)15°时,油泵启动,自动复位。备用复位装置,本蝶阀开启后,当液压系统中出现微量的内漏蓄能器补充,压力降至一定值时,继电器发令补压,微防止压力继电器失灵,设有行程开关复位装置,即在本阀开启位置有保压和保位双位保护功能。
液控止回蝶阀主要外形连接尺寸: 单位:mm
DN | PN(MPA) | L1 | L2 | B1 | B2 | B3 | H1 | Z-Фd |
500 | 1.0 | 570 | 950 | 414 | 952 | 952 | 350 | 20-26 |
600 | 1.0 | 750 | 778 | 542 | 1017 | 1017 | 405 | 20-30 |
700 | 1.0 | 750 | 778 | 510 | 1215 | 1215 | 460 | 24-30 |
800 | 1.0 | 582 | 950 | 595 | 1165 | 1165 | 520 | 24-33 |
900 | 1.0 | 600 | 950 | 660 | 1530 | 1530 | 570 | 28-33 |
1000 | 1.0 | 381 | 966 | 740 | 1130 | 1130 | 625 | 28-36 |
1200 | 0.6 | 690 | 800 | 840 | 1760 | 1760 | 710 | 32-33 |
1.0 | 780 | 1236 | 880 | 1853 | 1853 | 735 | 32-39 | |
1400 | 0.6 | 780 | 1236 | 977 | 1721 | 1721 | 820 | 36-36 |
1.0 | 780 | 1236 | 1158 | 1615 | 1615 | 820 | 36-42 | |
1600 | 0.25 | 770 | 910 | 1057 | 2040 | 2040 | 920 | 40-36 |
0.6 | 780 | 1219 | 1113 | 1832 | 1832 | 920 | 40-36 | |
1800 | 0.25 | 780 | 1219 | 1233 | 1805 | 1805 | 1070 | 44-39 |
0.6 | 780 | 1219 | 1233 | 1905 | 1905 | 1070 | 44-39 | |
2000 | 0.25 | 897 | 905 | 1363 | 2285 | 2285 | 1170 | 48-42 |
0.6 | 900 | 956 | 1465 | 2285 | 2285 | 1170 | 48-42 | |
2200 | 0.25 | 1030 | 1123 | 1631 | 2492 | 2492 | 1300 | 52-42 |
0.6 | 1130 | 1223 | 1631 | 2592 | 2592 | 1300 | 52-42 | |
2400 | 0.25 | 1235 | 1365 | 1775 | 2585 | 2585 | 1355 | 56-42 |
0.6 | 1395 | 1395 | 1775 | 2600 | 2600 | 1355 | 56-42 |
