一、产品介绍:

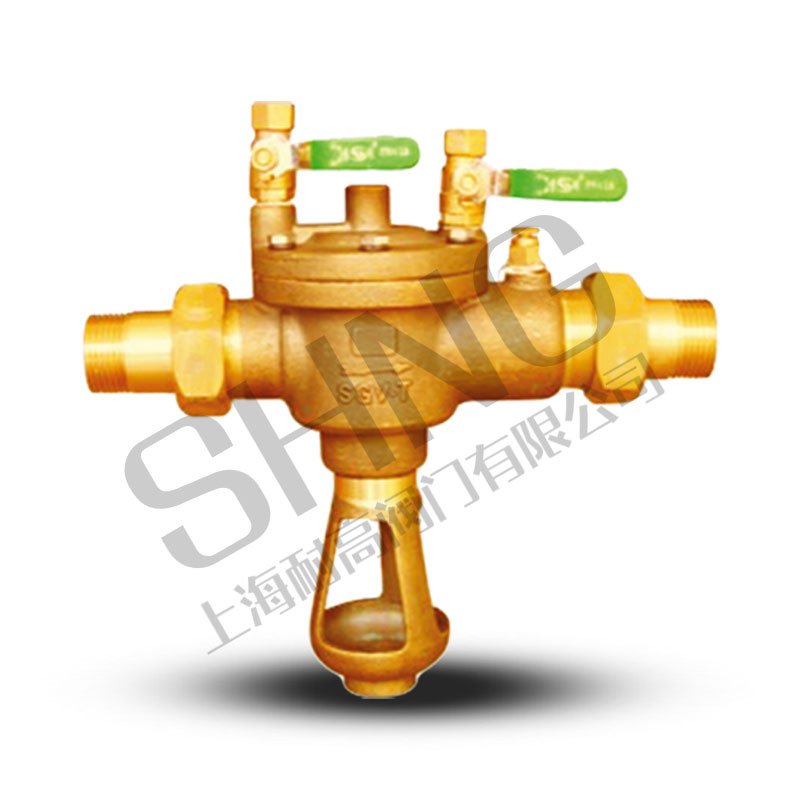

HS11X-16T丝口倒流防止器是检修管道和断电时,自来水也常常中断,一旦供电恢复,自来水则变得又黄又脏,这是由于在断水过程中,从消防管道、无人居住的楼宇或自来水管尚未使用的支管中的死水、锈水倒流所致。为了让居民喝上洁净水,倒流防止器这一装置能有效阻止上述情况下脏水倒灌的发生,既保证了居民饮水安全,又可节约水资源。据中国建筑标准设计院介绍,建设部已修订有关国家标准,在建筑供水管道上都要安装“倒流防止器”。
二、产品的结构:
倒流防止器是由两级止回系统及一个排水泄压系统组成。排水泄压系统上腔与**级止回系统进口端连接。
**、二级止回系统主要由阀体、进水口接头、阀瓣、密封垫、弹簧等组成。
排水泄压系统主要由阀盖、膜片、阀芯、密封垫、排水口、弹簧、空气隔阻器等组成,空气隔阻器出口必须接至排水管网或下水道中。
三、工作原理:
倒流防止器是在二级止回系统增设一个排水泄压装置,这样即使二级止回密封同时破坏,其也能起到防止回流污染的作用。其工作原理:
1. 正常供水:
a.
清洁市政生活水从**级止回系统经过排水器到第二级止回系统出口向用户供水,**级止回系统进口高压水进入排水隔膜上腔,而隔膜下腔与**级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差ΔP1=0.035MPa,推动阀瓣下移,排水器关闭,倒流防止器正常供水;
b. 当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态,如进口压力下降,中间腔和阀前压差ΔP1≤0.022MPa时,则排水器控制弹簧推开阀芯,打开排水器让中间腔排水,使ΔP1保持在0.035MPa。
2. 密封失灵时:
a.
倒流防止器之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无渗漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生渗漏,第二级止回阀之前压力升高,造成排水器隔膜上下压差减小,排水器打开,排水泄压;此时,如**级止回阀同时密封破坏,由于第二级止回阀倒流回的高压水已泄压减压,故不会倒流回**级止回阀。
b. 当阀后压力高于阀前压力时,如供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进入真空腔,从而防止产生虹吸倒流现象。
3. 本阀开启压力≤0.07MPa,规范规定在0.06~0.1MPa范围内,进水口止回阀工作压差为0.035MPa。
主要外形及安装尺寸:
规格 DN(mm) | 总长 | 进出水管径(in) | 排水口管径(in) | 重量(kg) |
DN15 | 169 | 1/2 | 1/2 | 1.2 |
DN20 | 172 | 3/4 | 1/2 | 1.4 |
DN25 | 236 | 1 | 1/2 | 3.5 |
DN32 | 321 | 11/4 | 3/4 | 7 |
DN40 | 321 | 11/2 | 3/4 | 7 |
DN50 | 321 | 2 | 1 | 10 |
